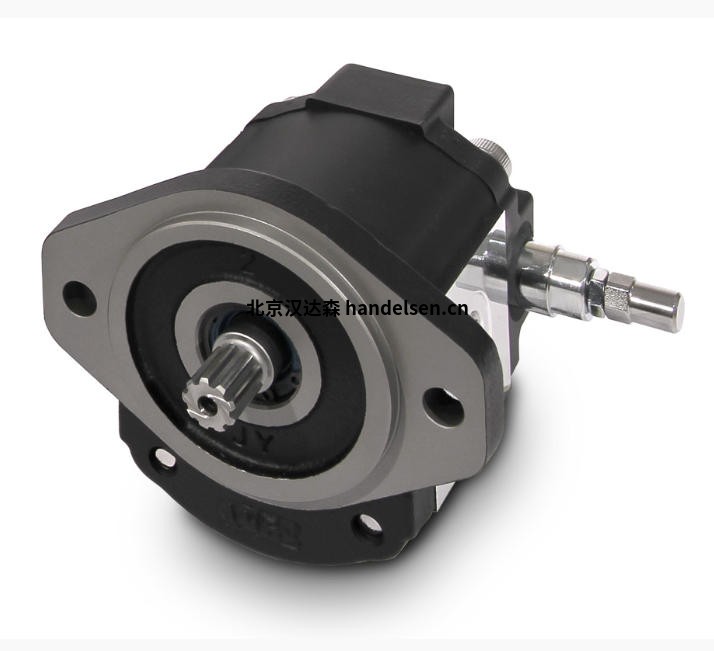

意大利 Casappa KAPPA 30 系列齒輪泵 / 馬達鑄鐵材質用于農業機械液壓驅動

KAPPA 30 Compact 系列：雙體鑄鐵結構的齒輪泵和馬達。其緊湊的結構能在有限空間內集成更多功能。“Compact” 系列憑借三維建模、液壓系統中泵運行情況的虛擬仿真，具備卓越的品質與可靠性。小巧的尺寸，以及傳動軸、安裝法蘭和接口的廣泛可選性，確保了極大的靈活性，使 Compact 系列能應用于無數種不同場景。



排量

從 21.89 立方厘米 / 轉至 76.62 立方厘米 / 轉



壓力

最大持續工作壓力：280 巴最大系統壓力（安全閥設定值）：300 巴最大峰值壓力：320 巴



轉速

最高：3000 轉 / 分鐘



工作壓力高

噪音排放水平低

配備機載閥門

使用壽命長



典型應用

建筑機械

起重與運輸設備

林業機械

風扇驅動

（圖示部件說明）

平行軸

聯軸器

軸承

殼體

齒輪

安裝法蘭



泵

對于單向泵，要確保其旋轉方向與驅動軸的旋轉方向一致。保證聯軸器法蘭與傳動軸正確對齊。應使用柔性聯軸器（切勿使用剛性聯軸器），且該聯軸器不會對泵軸產生軸向或徑向載荷。



馬達

對于單向馬達，要確保其旋轉方向與回路連接相匹配。保證聯軸器法蘭與傳動軸和馬達軸正確對齊。應使用柔性聯軸器（切勿使用剛性聯軸器），且該聯軸器不會對馬達軸產生軸向或徑向載荷。



密封

密封的選擇必須與油液的類型、工作壓力、轉速相適應，必要時還需考慮溫度。為防止油液泄漏，可安裝一個擋圈。在采用回油密封的情況下（例如有垂直段的安裝），要防止回油被吸入。



管路

管路的公稱直徑不得小于泵或馬達接口的直徑，且必須完全密封。為減少功率損失，管路應盡可能短，以最大程度減少液壓阻力（如彎頭、節流閥、閘閥等）。建議使用一段柔性管來降低傳動軸的振動。所有回油管應在油面以下和以上都有布置，以防止產生泡沫。使用最小尺寸的管塞，避免形成油垢。確保管路完全清潔。



過濾

建議對整個系統流量進行過濾。吸油管路和回油管路的過濾器必須按照產品目錄首頁所示的污染等級進行安裝?？ㄋ_帕建議使用其自行生產的過濾器，以防止出現大顆粒雜質。



液壓油

使用符合產品目錄首頁所規定粘度數據的液壓油。避免使用不同油品的混合物，因為這可能會導致油品分解并降低其潤滑能力。



儲存

儲存環境必須干燥。在理想條件下，最長儲存時間為 24 個月。理想的儲存溫度在 5°C 至 20°C 之間。溫度在 - 40°C 至 50°C 之間時，無問題。若溫度低于 - 40°C，需咨詢相關問題。



投入運行

檢查所有回路連接是否牢固，且整個系統完全清潔。注入油液至規定液位，使用系統注油。注油時，將壓力閥調至盡可能低的設定值。再次啟動系統并檢查油位。然后，以最低可能的速度運行系統，并檢查電機溫度與流體溫度之間的差值是否超過 10°C，若超過，快速啟停系統并逐漸提高轉速。然后逐漸增加壓力和轉速，直到達到產品目錄中規定的預設運行參數。



冷啟動

冷啟動指的是短期且低怠速的啟動。在機器冷啟動期間，需遵循以下限制：

項目 參數

最小入口壓力 0.5 巴（絕對壓力）

出口壓力（泵） ≤50 巴

入口壓力（馬達） -

最大回油壓力 / 最大背壓 標準值的 + 50%

單旋轉馬達的最大轉速 ≤1500 轉 / 分鐘

最低溫度 -40°C

最高油溫 2000 毫米 ²/ 秒（cSt）

如果環境溫度低于 - 20°C，在液壓油溫度超過 - 20°C 之前，系統轉速和壓力必須受到限制。



主要型號

Casappa K.30·22

Casappa K.30·27

Casappa K.30·31

Casappa K.30·34

Casappa K.30·38

Casappa K.30·41

Casappa K.30·43

Casappa K.30·46

Casappa K.30·51

Casappa K.30·56

Casappa K.30·61

Casappa K.30·73
