Kendrion創立于1911年總部位于荷蘭。Kendrion是工業制動與執行系統解決方案領導者，全球電磁技術標桿。Kendrion廣泛用于工業自動化、新能源及高端裝備領域

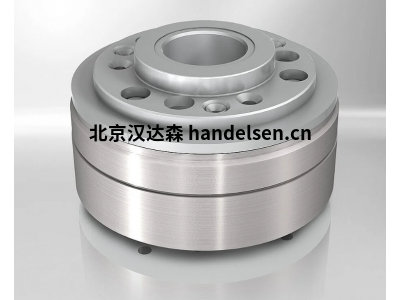

Kendrion高扭矩系列
永磁制動器-更高的扭矩，大小相等
高扭矩系列
功能
該產品結合了永磁制動器的眾所周知的特性——由于磁路的重新設計，它具有更多的優點，如在相同的尺寸和功耗下更高的扭矩，在整個使用壽命期間的高扭矩穩定性和擴展的溫度范圍。
操作原理
Kendrion高扭矩制動器設計用于干式運行。利用永久磁場產生的力來產生制動效果。為了抵消制動作用，永磁體的磁通量被交變電磁場抵消(電磁釋放系統)。電樞和法蘭轂之間的零齒隙連接確保了制動扭矩到機器軸(例如電機軸)的零齒隙傳輸，以及零殘余扭矩的高扭矩制動器的可靠釋放。由于這些特點，高扭矩制動器是伺服電機應用的理想選擇。
制動器設計
牢固安裝的勵磁線圈安裝在高扭矩制動器的外殼和法蘭之間。連接勵磁線圈所需的跨線在制動器上的規定位置引出。沿軸向安裝在外殼和法蘭之間的永磁體產生產生制動作用所需的磁場。電樞通過弓形彈簧和鉚釘緊固件與法蘭轂連接，以建立軸向可移動、防扭轉和無摩擦的連接。這確保了在水平或垂直制動操作期間零殘余扭矩。高扭矩制動器的電樞和外殼之間的額定氣隙在制動器安裝期間自動調整(例如，通過安裝公差)。法蘭轂連接到電機軸(例如電機軸)上，從而實現防扭轉和軸向固定連接。永久磁場吸引和拉動電樞與外殼和法蘭摩擦接觸。由此產生的摩擦力產生制動扭矩。當DC電壓施加到高扭矩制動器的勵磁線圈時，交變電磁場抵消了由永久磁場施加在電樞上的力，并且制動器由于彈簧力而被釋放。除了由弓形彈簧施加的最小力之外，待制動的軸不承受任何其它軸向力。
功能一覽
有13種尺寸可供選擇
與傳統永磁制動器相比，同等尺寸下扭矩更高
在整個使用壽命期間，扭矩保持高度一致
擴展溫度范圍:-40°C至120°C，可選-60°C
技術細節
標稱扭矩范圍 0.1納米- 280納米
電壓 DC 24 V
防護等級 IP 00
溫度范圍 -40攝氏度至120攝氏度，可選-60攝氏度
