品牌STRIKO | 有效期至長期有效 | 最后更新2025-10-11 14:31 |
標稱寬度DN 25 – DN 250 | 工作比率高達 90 % | 爆破容差最小值 +/- 5 % |
瀏覽次數1 |
宋浩鵬 QQ:2287637057 手機:18510339394 電話:010-64714988-177 傳真:010-84786709-667 郵件:sales25@handelsen.cn |
![]() |
![]() |

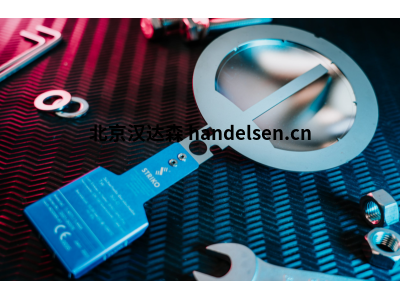

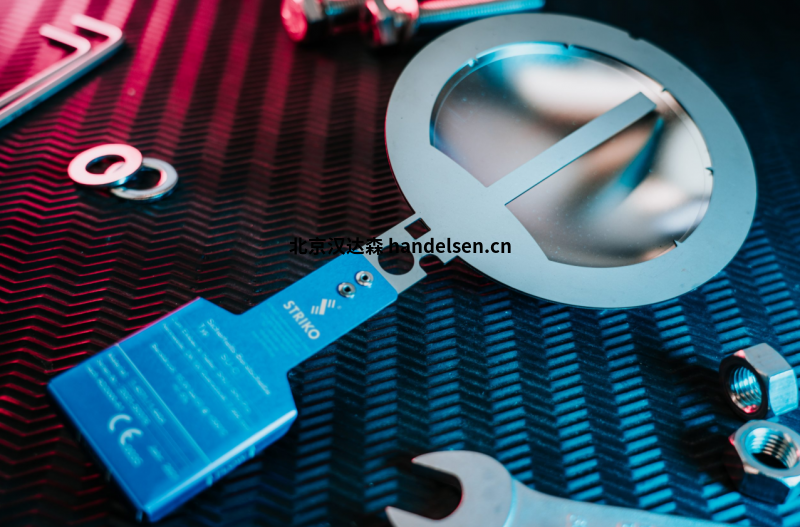

STRIKO SU-R型是一種反拱形(壓縮型)爆破片。其核心特點是拱形凸起面背向壓力源。它的動作不是通過拉伸撕裂,而是通過結構失穩(反轉)來實現的。
動作機制分為三個階段:
正常工作:系統壓力作用于爆破片的凹面。在這個方向上,拱形結構能夠承受較高的壓縮應力,因此保持穩定和密封。
超壓失穩:當系統壓力達到預設的爆破壓力時,爆破片的拱形結構因受壓失去穩定性,瞬間發生反向彈跳,從反拱形變?yōu)檎靶巍?/p>
動作與泄放:爆破片反轉后,其拱頂會撞擊安裝在泄放側的刀架或刺破裝置,從而被割裂或完全劃開,形成泄放通道,快速釋放壓力。
這種獨特的工作原理為其帶來了一系列技術特點:
抗壓力疲勞性能:由于在正常工作壓力下,膜片承受的是壓縮應力而非拉伸應力,其對壓力脈動和循環載荷的耐受能力較強,使用壽命較長。
爆破壓力穩定性:受材料蠕變的影響較小,能夠在長期運行中保持爆破壓力的穩定。
適用于較高操作比:允許在較高的工作壓力(通??蛇_(dá)標定爆破壓力的80%或90%)下持續運行。
爆破后全開:通過刀架或刺破裝置的作用,爆破片在反轉后能被有效打開,提供較大的泄放面積。
無碎片或少碎片設計:設計良好的刀架可以確保爆破片被整齊地割開,并將碎片約束在托架內,避免污染下游系統。
背壓承受能力:反拱形結構本身能夠承受一定的背壓。但在系統設計時,仍需考慮爆破時的動態背壓影響,必要時可加裝背壓支撐。
SU-R型爆破片常用于以下工況:
存在顯著壓力波動的系統:如壓縮機出口、泵的出口管道等。
需要高操作比的流程:允許設備在接近設計壓力下運行,提高生產效率。
氣相和液相介質:可用于保護盛裝氣體、蒸汽或液體的設備。
爆破壓力較高的場合:反拱型設計在較高的爆破壓力范圍內能保持良好的性能。
常見的工業場景:包括化工工藝裝置、石油天然氣設備、油氣回收系統、管道保護等。
