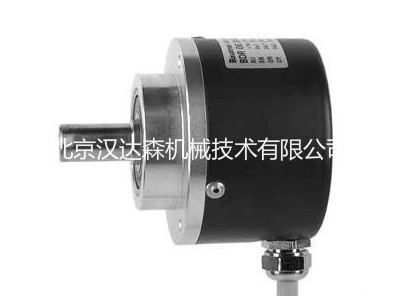

　　BDK - 增量編碼器

　　技術數據 - 電氣額定值

　　電壓供應5 VDC±10%

　　10 ... 30 VDC

　　消費類型。60 mA(5 VDC，無負載)

　　30 mA(24 VDC，無負載)

　　每轉脈沖10...2048

　　參考信號零脈沖，寬度90°

　　傳感方法光纖

　　輸出頻率≤100kHz

　　輸出信號一個90°B，N +倒置

　　輸出階段Linedriver / RS422

　　推挽式短路保護

　　干擾免疫力DIN EN 61000-6-2

　　發射干擾DIN EN 61000-6-3

　　贊同UL認證/ E217823

　　技術數據 - 機械設計

　　尺寸(法蘭)ø30毫米

　　軸類型ø5mm實心軸

　　允許軸負載≤10N軸向

　　≤10N徑向

　　輪緣同步法蘭

　　保護DIN EN 60529IP 42

　　IP 65

　　運行速度≤12000轉/分(IP 42)

　　≤6000轉/分(IP 64)

　　工作扭矩典型值。0.0014 Nm(IP 42)

　　0.0075 Nm(IP 64)

　　材料外殼：聚酰胺黑色

　　法蘭：鋁

　　工作溫度-20 ... + 85°C

　　相對濕度95%不凝結

　　抵抗性DIN EN 60068-2-6

　　振動10 g，16-200 Hz

　　DIN EN 60068-2-27

　　沖擊50 g，11 ms

　　連接連接器M9,5針

　　連接器M9,8針

　　電纜1米

　　重量約85克
