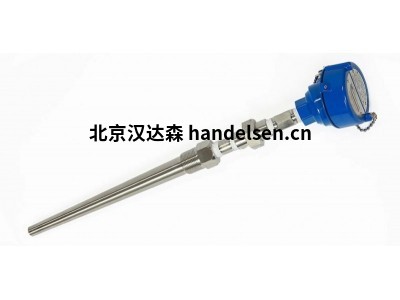

原廠供應德國Thermo Sensors工業熱電偶E型

熱電偶簡介

熱電偶的原理和特點

今天的熱電偶設計是多年研究和現場經驗的結晶。它們與優質儀器一起為數以千計的溫度傳感和控制問題提供了答案。

塞貝克效應

基本上，熱電偶是由兩個不同的金屬導體形成的閉合電路，以產生電動勢 (EMF) 或電壓。當對其中一個結施加熱量時，電壓會導致電流流動。只要兩個結處于不同的溫度，電流就會繼續流動。這被稱為塞貝克效應，以發現該原理的 TJ 塞貝克命名。

兩個結的冷卻器 (T1) 處的電流方向決定了極性。例如，在圖 2 中，當電流從 a 流向 B 時，a 被認為是正的。

佩蒂爾效應

Peltier 發現，當電流流過兩種不同金屬的結時，該結要么釋放熱量，要么吸收熱量，這取決于電流的流動方向。如果電流的流動方向與熱電偶在測量結處產生的電流方向相同，則會在相反的（冷）結處吸收熱量并釋放熱量。吸收和釋放的熱量與流經結的電量成正比。

熱電定律

A. 單根均質導線的電路不能僅靠加熱來維持電流。

B. 在兩根不同的同質導線的電路中，如果一個結保持在一個溫度而另一個結保持在另一個結點，則產生的熱電動勢將與沿導線的溫度梯度無關。

C. 可以將第三種金屬引入由兩條不同的同質導線組成的電路中——它們的測量結和冷結保持在不同的溫度——而不影響電路中的總 EMF（電壓）。該定律通常稱為中間金屬定律，其工作原理如下：在測量結和冷結保持在不同溫度的兩條不同的同質導線 A 和 B 的電路中，通過切斷導線引入第三種金屬 C 和插入導線 C 形成兩個額外的連接點 a 到 C。如果 C 在其整個長度上的溫度均勻，則電路中的總 EMF 將不受影響。該定律可以以各種形式應用于熱電偶頭，其中熱電偶線通過銅塊或黃銅塊連接到延長線。
