stieber clutch 不同型號的軸承飛輪安裝維護
施蒂伯是研究、開發和生產高精度超越離合器和逆止器的廠家。
以下介紹幾種型號的軸承飛輪安裝維護注意要點。

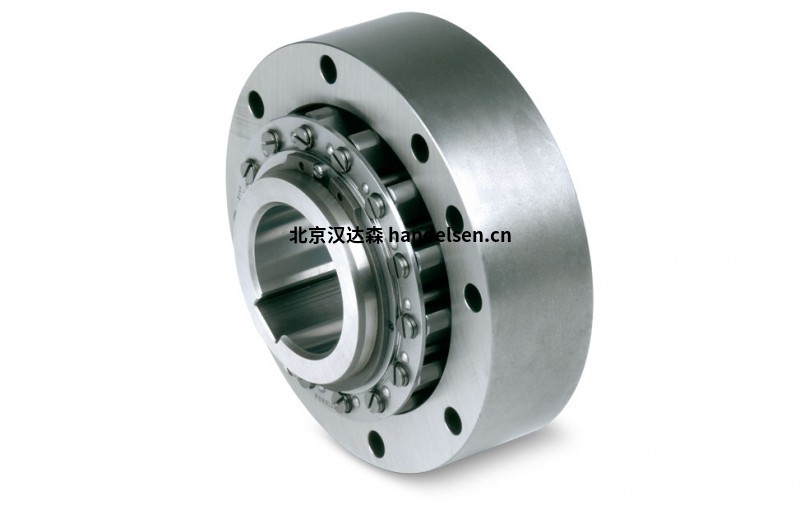

AA 型是一種無軸承支撐的滾柱式飛輪。軸承需要承受軸向和徑向載荷。
安裝時還必須提供潤滑和密封。標準潤滑是油。
內圈與軸鍵合，外圈定心的配合必須符合 H7 公差。
外圈的連接是通過 10.9 級或更好的螺栓連接。
這種設計可以接受 ± S/2 的內圈和外圈的軸向偏差。
安裝前：
飛輪應開箱并安裝在清潔干燥的工作環境中。
使用沖洗油去除腐蝕抑制劑。 安裝前檢查。
內圈應安裝到公差為 h6 或 j6 的軸上。
外圈的安裝寄存器應符合 H7 公差。
軸相對于外圈的同心度和角度對齊應該是在規定的范圍內。
運行約 10 小時后應更換潤滑油。
每 2000 小時后應進行更改。 （在艱苦的應用中換油每 1000 個運行小時）。
環境溫度高于 80°C 時，請定期檢查潤滑情況。
對于低于-20°C 和高于100°C 的工作溫度
對于分度應用，運動粘度約為 10mm²/s 的油類在推薦正常工作溫度。
油脂過多可能導致飛輪故障。 之間只有可用空間座圈應注滿油脂
AV 型是滾輪式飛輪。 它自成一體，以滑動軸承為中心，用于低轉速，
并使用屏蔽保護的金屬迷宮密封件進行密封，設備交付時已潤滑脂潤滑，可隨時安裝
在水平或垂直位置。 主要用作逆止器，扭矩容量高至少空間要求。
這種設計適用于困難的環境。 螺栓，固定在固定部分機器和通過槽中的扭矩臂，提供旋轉停止。
徑向間隙螺栓應等于槽寬的 1-3%。
扭矩臂和軸承不得預應力。
滾輪設計使 AV 型非常適合光索引應用。
RSCI 型是一種內圈旋轉的離心式分離式單向飛輪。
該類型主要設計為逆止器，也可用作爬行驅動中的超越離合器，
其中超越速度高但行駛速度低且不超過表中所示的最大行駛速度。
外圈定心必須使用內孔。定心套管不得接觸楔形保持架。
