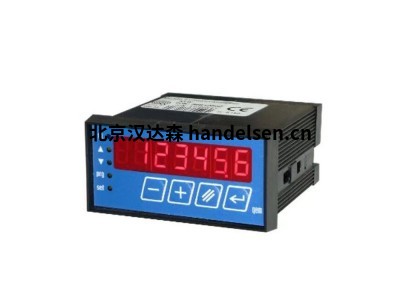

QEM數字可視化儀HA217.02A 型介紹



產品范圍：

QEM 位置顯示

QEM 控制器

QEM 速度調節器

QEM PLC/CNC

QEM 擴展模塊

QEM 操作界面





QEM 位置顯示 HA217.02A系列

HA217.02A 是一款數字可視化儀，具有從 1 到 9 段的電流隔離模擬輸入（電位計、電流、電壓）線性化。以 1/40000 的分辨率和 0.05% 的全量程精度捕獲信號，將其轉換為顯示在顯示屏上的值。它允許輕松校準并具有兩個比較閾值來 2 個定時輸出。

該儀器適用于需要顯示測量值或從模擬類型傳感器讀取尺寸并警報輸出的各種應用。它已經應用：大理石、木材、金屬、玻璃等應用。



特征描述

DIN 48x96mm

多功能數字輸入

比較的數字輸出

自學/數據輸入線性化從 1 到 9 段

I/O 診斷







原理：位置顯示器，包括底殼及卡接于所述底殼的面殼，面殼的下部安裝有軸承，軸承的內圈套設有一轉軸，轉軸的后部安裝有若干環形陣列排布的磁鐵或一多極磁環，底殼的前側安裝有控制電路板，控制電路板的上部設有顯示屏支架，顯示屏支架的前側安裝有顯示屏，顯示屏與控制電路板電連接，控制電路板上部的左右兩側分別設有電子數字位置顯示器開關按鍵與清零按鍵。



通過面殼的下部安裝有軸承，軸承的內圈套設有一轉軸，使轉軸轉動不卡頓，通過轉軸的后部安裝有若干環形陣列排布的磁鐵或一多極磁環，控制電路板下部的左右兩側分別設有與磁鐵對應的第一霍爾傳感器與第二霍爾傳感器，轉軸轉動帶動磁鐵旋轉，不同的磁鐵被第一霍爾傳感器與第二霍爾傳感器同時感應到而實現計數，使位置顯示器的計數精確，轉軸順時針或逆時針轉動，第一霍爾傳感器與第二霍爾傳感器感應到磁鐵的先后順序不同，控制電路板判定計數是遞增或遞減，方便實現正反計數。
