SEIKA Mikrosystemtechnik是一家總部位于德國的微系統技術公司，專注于開發、制造和銷售微型傳感器和微流體控制系統，為各種應用領域提供解決方案。
NV4a放大器：
NV4a 用于對 SEIKA 傳感器的輸出信號進行放大、濾波和標準化處理。對稱的輸出信號便于使用示波器、瞬態記錄儀、A/D 轉換器、萬用表等傳統測量技術進行信號處理。
NV4a 只需要一個電源電壓，因為內部所需的負工作電壓由模塊本身產生。NV4a 還提供高度穩定的 5 伏電壓，作為傳感器的工作電壓，并有短路電流限制。
通過多種內部電路變體，可以根據需要解決的測量任務對信號處理的沉淀時間、濾波器截止頻率、增益和零點設置進行優化調整。
特征：
低噪音、低漂移放大器
只需一個非穩定電源電壓
內部產生負工作電壓
內置反極性保護
防短路輸出
為傳感器工作提供高度穩定的電源
傳感器連接極性反接保護
通過螺旋電位器調節零點和增益
密封封裝的電子元件
可選頻率可編程有源 5 階低通濾波器
可選高通濾波器
各種連接器條可供選擇
技術參數：
電源電壓 +9...+30 伏（反極性保護，最高 -70 伏）
無傳感器時的電流消耗約為 5mA
工作溫度 0...70°C
內部產生的傳感器工作電壓 +5.00Volt
傳感器工作電壓溫度漂移 20ppm/Kelvin
測量輸出電壓范圍 ±3.5 伏
偏移控制范圍 2.4V ... 2.6V （可根據要求提供更大的范圍，例如用于 Z 方向的 B1）
輸出阻抗約 100 歐姆
與輸入有關的噪聲電壓 30µVs.s.
與標準傳感器的信噪比約為 80dB
頻率范圍 0...10Hz、0...200Hz、0...2kHz 及其他指定值
電氣連接 針座間距 2.54mm，長度 5.7mm，直徑 0.63mm 鍍金
可選焊盤
NV4a 可用于將 SEIKA 傳感器與用戶特定的測量技術連接起來，無需費力即可達到匹配條件，并且需要對放大和信號零電壓進行后續調整。
部分型號：
B1, B2, B3，NB3
BDK3, BDK10, BDK100
BD-Sensoren
N2, N3, N4

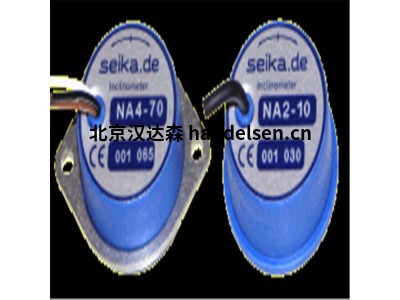

NA2-05, NA2-10, NA3-30,
NA4-45, NA4-70
NG2, NG3, NG4
NGI2, NGI3, NGI4
NGU2, NGU3, NGU4
NG360
SB1I
SB2I
SB1U
SB1S
SBS1U
SB360
SBG2U
SBG3I
SBL1
SBL1S
XB1i
XB2I
XB1U
XB1S
XBS1U
SC485B
