一、座閥設計原則
Schubert & Salzer 座閥中的關閉裝置包括一個帶有密封閥座的塞子。使用控制塞可以根據閥門開度減少流量。使用的氣動或線性執行器通過活塞桿連接到閥塞,它們獨立于工作介質工作?;钊麠U的動態密封是通過自調節填料實現的。座閥可以從兩個方向流過,而在液體的情況下,最好靠著塞子關閉,以避免水錘和壓力峰值。
二、座閥的優點
堅固緊湊的閥類全能型
高開關性能和耐磨性
可靠的關閉功能
逆介質流關閉時無水錘
高密封性、低泄漏
寬工作溫度范圍
絕緣簡單,熱損失低
高 KVS 值
易于安裝和維護
三、Schubert & Salzer的座閥

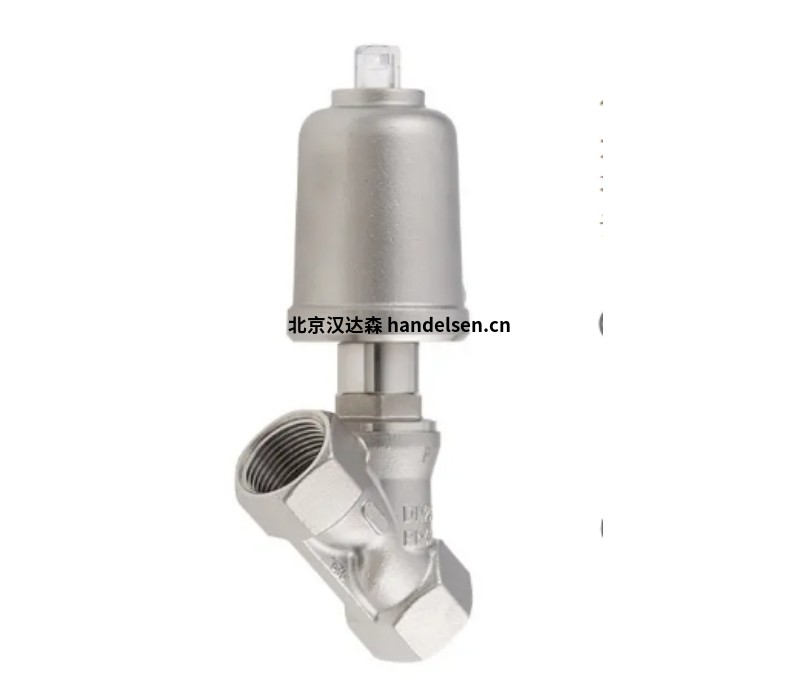

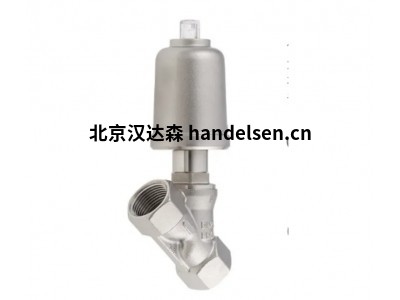

四、產品介紹角座閥 7010 氣動角座閥
Schubert & Salzer的角座閥具有使用壽命長、開關可靠和精確控制性能。由于閥門執行器相對于管道的角度布置,即使在非常狹窄的空間內,也可以安裝和作緊湊的角座開關閥和控制閥。該閥體提供不同執行器類型的各種組合,適用于工業管道系統中的廣泛應用。
氣動角座閥是閥門技術中極其可靠的全能型產品,注定要實現非常高的開關能力。
不銹鋼設計,適用于中性和腐蝕性介質,也適用于各種溫度應用。傾斜的閥座設計提供高流速。
1.技術參數
大小:
公稱通徑 8 - 公稱通徑 80
壓力:PN16、PN40
材料:不銹鋼 1.4408、銅牌 5 (Rg 5)、黃銅
介質溫度:-30°C 至 +170°C
應用溫度范圍為 -100°C 至 +220°C
連接:
惠特沃斯管螺紋
NPT 螺紋

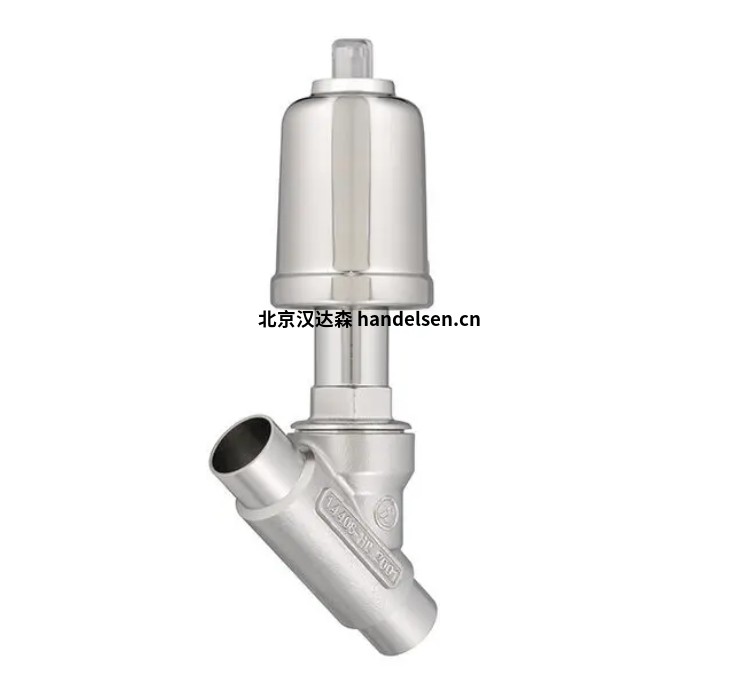

焊接端
Tri-clamp 連接
2.應用
氣體、蒸氣、液體
3.防爆
可選 ATEX 非電氣
II 2G Ex h IIC T6...T2 X Gb
II 2D Ex h IIIC 85°C...220°C X 分貝
4.認證和證書
CRN 證書
DVGW 證書 DIN EN 161
EC 符合性聲明
