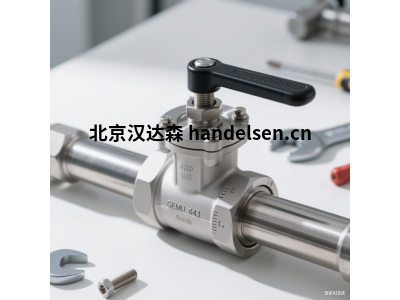

在食品飲料、生物制藥、精細化工等高衛生標準行業,流體輸送系統的安全、無菌與可靠至關重要。閥門作為流程中的關鍵控制點,其性能直接影響產品質量與生產效率。德國GEMU(蓋米)作為衛生過程控制領域的全球其643系列手動衛生型隔膜閥憑借工程設計、嚴格的質量標準和出色的可靠性,成為眾多嚴苛應用的理想選擇。本文將深入探討GEMU 643閥門的核心優勢、技術特點、應用場景及詳細型號列表。
一、衛生設計的精髓:為純凈而生
GEMU 643系列深諳衛生級應用的需求,其設計處處體現著對清潔性和無菌性的追求:
1. 與自排空結構: 閥體采用流線型設計,光滑流暢的流道確保介質無殘留,配合優化的傾斜角度,實現自排空。杜絕了微生物滋生和交叉污染的隱患,滿足CIP(在線清洗)和SIP(在線滅菌)要求。
2. 超光滑表面處理: 所有與介質接觸的表面(閥體、隔膜、閥座)均經過精密拋光,表面粗糙度Ra值 ≤ 0.8 μm (≤ 0.32 μinch)。這種鏡面般的光潔度極大減少了附著物滯留,使清洗和滅菌更加高效。
3. 密封隔離設計: 核心的“隔膜”結構是衛生級的靈魂。柔軟的隔膜(如EPDM、FKM、PTFE涂層)在閥桿作用下變形,實現閥門的啟閉。關鍵點在于:隔膜將工作介質與閥腔、執行機構(手輪)隔離! 這意味著:
o 絕對零泄漏: 介質不可能通過閥桿密封處泄漏到外部環境。
o 無污染風險: 外部污染物(如潤滑油、灰塵)也絕無可能滲入潔凈的介質流道。
o 免維護閥桿密封: 省去了傳統閥門需要定期維護的填料或波紋管密封。
4. 合規性認證: 廣泛符合國際衛生標準,如:
o 3-A Sanitary Standards (如 3-A 74-07)
o EHEDG (歐洲衛生工程設計集團) 認證 (Type EL Class I)
o FDA 認證材料
o cGMP 要求
二、GEMU 643系列的核心技術優勢
1. 流體兼容性:
o 閥體材質: 主要提供高品質不銹鋼 1.4404 (AISI 316L),具有優異的耐腐蝕性和機械強度。針對特殊需求,可提供Alloy C4 (2.4610, NiMo16Cr16Ti) 等更高耐腐蝕合金。
o 隔膜材質: 選擇豐富,滿足不同介質需求:
§ EPDM: 通用型,耐熱水、蒸汽、弱酸弱堿、多種清潔劑,性價比高。
§ FKM (Viton®): 耐高溫、耐油、耐化學品(強酸、烴類、溶劑)性能優異。
§ PTFE涂層隔膜 (如 EPDM+PTFE): 提供佳的化學惰性,幾乎耐所有強腐蝕介質和溶劑,表面極其光滑不粘附。
§ Silicone (VMQ): 適用于高純度水、藥品,耐高溫,但耐化學品性稍弱。
2. 可靠耐用的隔膜技術:
o GEMU隔膜采用優化的幾何結構和材料配方,確保數百萬次循環壽命。
o 隔膜更換極其簡便快捷,無需特殊工具,大大降低維護成本和停機時間。
3. 多樣化連接方式:
o 卡箍連接 (Clamp, DIN / SMS / ISO 2852): 常用,拆裝方便快捷,適用于軟管或短管。
o 焊接 (Butt Weld, DIN / SMS / ASME BPE): 提供性、無泄漏連接,系統完整性高,常用于硬管系統。
o 螺紋連接 (Thread, DIN / NPT / G): 適用于特定接口需求。
o 法蘭連接 (Flange, DIN / SMS / ASME B16.1): 用于較大口徑或特定標準要求。
4. 符合人體工學的執行機構:
o 手輪: 提供不同材質(如不銹鋼、塑料)和尺寸選擇,操作省力舒適,位置指示清晰。
o 帶鎖手輪: 可在開啟或關閉位置鎖定,防止誤操作,確保過程安全。
o 視鏡 (可選): 集成在閥體或手輪上,提供閥門開閉狀態的直觀視覺確認。
5. 廣泛的尺寸范圍: 通常覆蓋 DN 15 到 DN 50 (½” 到 2”) 的常用衛生級管道尺寸。
三、GEMU 643隔膜閥的典型應用領域
憑借其無與倫比的衛生性能和可靠性,GEMU 643閥門在以下領域大放異彩:
1. 生物制藥: 無菌工藝用水(WFI, PW)、培養基、緩沖液、發酵液、純化層析、CIP/SIP站、生物反應器進料/排料、灌裝線。
2. 食品飲料: 牛奶、果汁、啤酒、葡萄酒、軟飲料、食用油、糖漿、配料添加、CIP系統。
3. 化妝品與個人護理: 乳液、膏霜、香水、洗發水、高純度水處理。
4. 微電子與半導體: 超純水 (UPW)、高純化學品輸送。
5. 精細化工: 高純度試劑、溶劑傳輸。
四、GEMU 643 系列詳細型號列表
GEMU型號命名體系邏輯清晰,包含閥體材質、尺寸、連接方式、隔膜材質、執行機構類型等關鍵信息。以下是643系列常見型號的構成要素及示例:
核心前綴: 643
型號組成結構:
643 + [閥體材質] + [尺寸] + [連接方式] + [隔膜材質] + [執行機構選項] + [其他特殊選項]
常見選項代碼詳解:
參數類別 |
選項代碼 |
代表含義 |
常用材質/說明 |
閥體材質 |
D |
不銹鋼 1.4404 (316L) |
常用 |
K4 |
Alloy C4 (2.4610) |
耐腐蝕性 |
|
公稱直徑 (DN) |
15 |
DN 15 (½") |
|
20 |
DN 20 (¾") |
||
25 |
DN 25 (1") |
||
32 |
DN 32 (1¼") |
||
40 |
DN 40 (1½") |
||
50 |
DN 50 (2") |
||
連接方式 |
1 |
卡箍連接 (Clamp) - DIN 32676 |
常見 |
5 |
卡箍連接 (Clamp) - ISO 2852 |
常見 |
|
6 |
卡箍連接 (Clamp) - SMS 1145 |
常見 |
|
2 |
焊接 (Butt Weld) - DIN |
||
7 |
焊接 (Butt Weld) - SMS |
||
8 |
焊接 (Butt Weld) - ASME BPE |
||
3 |
內螺紋 (Female Thread) |
需標準 (如 DIN, NPT, G) |
|
4 |
外螺紋 (Male Thread) |
需標準 (如 DIN, NPT, G) |
|
9 |
法蘭 (Flange) |
需標準 (如 DIN, SMS) |
|
隔膜材質 |
E |
EPDM (黑色) |
通用,耐熱水、蒸汽、弱酸堿 |
F |
FKM (Viton®) (棕色) |
耐高溫、耐油、耐化學品 |
|
S |
Silicone (VMQ) (紅色/透明) |
高純度水、藥品 |
|
P |
EPDM + PTFE涂層 (白色) |
佳化學惰性,不粘附 |
|
Q |
FKM + PTFE涂層 (白色) |
FKM基材耐化性+PTFE不粘性 |
|
執行機構 |
00 |
標準不銹鋼手輪 |
|
01 |
帶鎖不銹鋼手輪 |
可鎖定開/關位置 |
|
02 |
帶位置指示器的不銹鋼手輪 |
||
03 |
帶鎖和位置指示器的不銹鋼手輪 |
||
50 |
塑料手輪 (特定型號/尺寸) |
||
51 |
帶鎖塑料手輪 (特定型號/尺寸) |
||
其他選項 |
A |
帶閥體視鏡 |
直觀觀察流道狀態 |
B |
帶手輪視鏡 |
||
W |
焊接端加長 (用于特定焊接連接) |
||
Y |
特殊表面處理 |
典型型號示例:
1. 643 D 25 1 E 00:
o 643 系列
o D: 閥體材質 316L (1.4404)
o 25: DN 25 (1")
o 1: 卡箍連接 (DIN 32676)
o E: 隔膜材質 EPDM
o 00: 標準不銹鋼手輪
o 常見的通用型號之一。
2. 643 D 40 5 F 01:
o 643 系列
o D: 閥體材質 316L
o 40: DN 40 (1½")
o 5: 卡箍連接 (ISO 2852)
o F: 隔膜材質 FKM (Viton®)
o 01: 帶鎖不銹鋼手輪
o 適用于需要耐化學溶劑或油類,且要求防止誤操作的場合。
3. 643 D 15 2 P 03 A:
o 643 系列
o D: 閥體材質 316L
o 15: DN 15 (½")
o 2: 焊接連接 (DIN)
o P: 隔膜材質 EPDM + PTFE涂層
o 03: 帶鎖和位置指示器的不銹鋼手輪
o A: 帶閥體視鏡
o 適用于高純度、強腐蝕性介質,要求高密封性、可視化和防誤操作的小口徑硬管連接。
4. 643 K4 32 7 S 00:
o 643 系列
o K4: 閥體材質 Alloy C4 (2.4610)
o 32: DN 32 (1¼")
o 7: 焊接連接 (SMS)
o S: 隔膜材質 Silicone
o 00: 標準不銹鋼手輪
o 適用于腐蝕性環境(如某些強酸)且介質兼容硅橡膠的高要求應用。
5. 643 D 50 6 Q 02:
o 643 系列
o D: 閥體材質 316L
o 50: DN 50 (2")
o 6: 卡箍連接 (SMS 1145)
o Q: 隔膜材質 FKM + PTFE涂層
o 02: 帶位置指示器的不銹鋼手輪
o 大口徑,適用于既需要FKM耐化性又要求PTFE不粘附性和易清潔性的場合,帶開閉指示。
重要提示:
· 實際選型: 以上列表是常見配置的示例。實際選型必須根據具體的工藝要求(介質、溫度、壓力、清潔/滅菌方式)、安裝環境、管道標準和法規要求進行。
· 咨詢或授權經銷商: 強烈建議參考新的GEMU選型手冊、樣本或CAD數據,并咨詢GEMU或其授權經銷商的技術支持工程師,獲取準確、適合您應用的型號配置、技術參數、價格和供貨信息。他們能提供專業的選型指導,確保閥門符合您的系統需求。
· 特殊要求: GEMU通常也能提供特殊定制選項(如特殊尺寸、特殊材料組合、特殊認證等),以滿足特定項目的需求。
五、總結
GEMU 643系列手動衛生型隔膜閥不僅僅是一個閥門,它是高衛生標準流體處理系統中可靠、安全和效率的基石。其精妙的衛生設計(、自排空、鏡面拋光)、革命性的隔膜密封原理(絕對隔離介質)、廣泛的材質兼容性(316L, C4; EPDM, FKM, Silicone, PTFE涂層)以及符合人體工學的多樣化操作方式(手輪、帶鎖、視鏡),使其成為對抗污染、保障產品質量和生產連續性的強大。
無論是生物制藥廠的無菌生產線、食品飲料廠的CIP站,還是高純度化學品輸送系統,選擇GEMU 643閥門,意味著選擇了德國精工品質、行業高衛生標準和對性能的承諾。在構建安全、高效、合規的現代衛生流程中,GEMU 643手動衛生型隔膜閥始終是值得信賴的核心衛士。
