Internormen TEF 系列回油過濾器:高壓液壓系統的守護專家

在工業液壓系統的核心地帶,油液的純凈度直接決定了設備的壽命、效率和可靠性。作為高壓液壓回油管路的關鍵衛士,德國Internormen公司推出的 TEF 系列回油過濾器 憑借其工藝、性能和堅固耐用的設計,贏得了全球眾多工業領域的信賴。本文將深入解析TEF系列的核心技術、功能參數及其在保障系統健康運行中的重要作用。

一、TEF系列:高壓回油過濾的

TEF 系列是Internormen針對高壓液壓系統回油管路專門設計的高性能過濾器。它嚴格遵循ISO 2944標準(液壓傳動-濾芯-端向載荷試驗方法)等國際規范,確保在嚴苛工況下提供穩定可靠的過濾保護。其核心使命在于:

·         清除污染物: 高效濾除系統運行中產生的磨損顆粒、密封碎屑、裝配殘留物及外界侵入雜質。

·         保護關鍵元件: 防止精密液壓泵、控制閥、執行器(油缸/馬達)因污染而磨損、卡滯或失效。

·         維持油液品質: 延緩油液老化變質,延長油液使用壽命。

·         保障系統穩定: 減少因污染導致的系統故障停機,提升設備整體運行效率和可靠性。

二、核心結構與工作原理

TEF 系列過濾器采用經典的殼體與可更換濾芯分離式設計:

1.      堅固殼體: 通常由高強度鋼或鋁合金制成,內部結構優化流體流動,減少壓降。標配集成旁通閥(重要?。┖蛪翰畎l(fā)訊器(可選)。

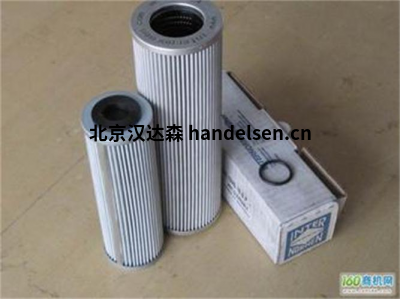

2.      高性能濾芯: TEF 系列的核心,采用Internormen先進的過濾介質和制造工藝(如深度濾材、金屬燒結網等)。

3.      工作原理:

o    系統回油攜帶污染物進入過濾器殼體。

o    油液被迫通過濾芯,污染物被攔截在濾芯表面或深層結構中。

o    清潔油液從出口流出,返回油箱。

o    旁通閥保護: 當濾芯逐漸堵塞導致進出口壓差達到設定值(通常為 2.5 bar 或 3.0 bar)時,旁通閥自動開啟。此時部分或全部未經過濾的油液直接流回油箱,優先保證系統供油暢通,避免濾芯壓潰或泵吸空損壞(這是回油過濾器的關鍵安全設計?。?。

o    壓差發訊器(可選): 當壓差達到報警設定值時(通常稍低于旁通閥開啟壓力,如 1.8 bar 或 2.0 bar),發出視覺(機械指針指示)或電氣(開關信號)報警,提示用戶需要更換濾芯。

三、TEF系列核心功能參數詳解

TEF 系列提供多種規格以滿足不同流量和安裝需求。以下列出關鍵功能參數(注:具體數值請務必以Internormen新樣本為準,此處為典型范圍示例):

參數類別

參數項

典型值/范圍

說明

流量范圍

公稱流量 (Q<sub>n</sub>)

20 L/min 至 1000 L/min 或更高 (視具體型號)

在標準粘度(ν=32mm²/s)和初始壓降(Δp=0.5bar)下測得。選型依據。

過濾精度

絕對過濾精度 (β值)

1 μm, 3 μm, 5 μm, 10 μm, 25 μm 等

核心指標! 常用 β?(c)≥200 (5μm) 或 β?(c)≥75 (3μm)。數值越高,過濾效率越強。

工作壓力

大工作壓力

25 bar (標準系列) / 50 bar (高壓系列)

關鍵參數! 指殼體可承受的大持續壓力。高壓型號滿足更嚴苛需求。

旁通閥開啟壓力



2.5 bar 或 3.0 bar (常見設定)

關鍵安全特性! 壓差達到此值,閥門開啟保護系統。不可調節。

初始壓降



≤ 0.2 bar (在 Q<sub>n</sub> 和 ν=32mm²/s 時)

新濾芯在額定流量下的壓降,反映流通能力。

耐壓能力

殼體爆破壓力

≥ 4 大工作壓力

遠高于工作壓力,確保情況下的安全性。

適用油液



符合DIN 51524的礦物油基液壓油、合成液(HFD)、生物油等

需確認濾材相容性。

工作油溫范圍



-25°C +100°C (常規)

持續工作溫度范圍,溫度需特殊說明。

壓差發訊器

報警壓力設定

通常 1.8 bar 或 2.0 bar (可選)

提供更換濾芯預警信號(機械指示或電信號)。

濾芯結構



金屬端蓋、高強度骨架、高性能過濾介質

確保結構穩定性和過濾性能。常用介質:玻纖、金屬燒結網(耐高溫高壓)。

連接方式



ISO 夾緊式 (常用)、SAE 法蘭、管螺紋等

根據系統接口選擇。

殼體材質



/ 鋁合金

鋼制承壓更高,鋁合金更輕便。

設計標準



ISO 2944 (端向載荷) 等

確保濾芯在高壓差下的結構完整性。

流量與濾芯對應示例 (簡化示意,具體查樣本)

·         TEF 420: Q<sub>n</sub> ≈ 20-40 L/min

·         TEF 440: Q<sub>n</sub> ≈ 40-70 L/min

·         TEF 470: Q<sub>n</sub> ≈ 70-100 L/min

·         TEF 4100: Q<sub>n</sub> ≈ 100-150 L/min

·         TEF 4130: Q<sub>n</sub> ≈ 130-200 L/min

·         TEF 4160: Q<sub>n</sub> ≈ 160-250 L/min

·         TEF 4250: Q<sub>n</sub> ≈ 250-400 L/min

·         ... (更大流量型號)

四、TEF系列的核心優勢

1.      高壓勝任,安全可靠: 高達50 bar的工作壓力(高壓系列)和數倍于工作壓力的爆破壓力設計,使其能從容應對高壓回油路的挑戰。集成旁通閥是系統安全的基石。

2.      過濾效率與納污容量: 采用優質濾材和優化結構,在保證高β值(高過濾效率)的同時,擁有較大的納污容量,延長濾芯使用壽命。

3.      堅固耐用,壽命長久: 高品質材料(金屬端蓋、強化骨架)和符合ISO 2944標準的濾芯設計,確保在高壓差沖擊下不塌陷、不變形,結構完整性。

4.      低初始壓降: 優化的流道設計和高效濾材,降低了新濾芯的壓降,有助于系統節能。

5.      清晰的維護指示: 標配旁通閥提供被動保護,可選壓差發訊器提供主動預警,讓維護保養更及時、更有計劃性。

6.      模塊化設計,選型靈活: 豐富的流量規格、連接方式、過濾精度和選項(如發訊器),可精準匹配不同應用需求。

7.      德國品質,全球認可: Internormen作為過濾技術領域的者,其產品以精密制造和嚴格質量控制著稱,TEF系列是其高品質的代表作之一。

五、典型應用領域

憑借其高壓耐受能力和可靠的過濾性能,TEF系列廣泛應用于對液壓系統清潔度和可靠性要求的領域:

·         工程機械: 挖掘機、裝載機、起重機、推土機等的液壓主回油路。

·         工業液壓系統: 注塑機、壓鑄機、機床(尤其是大型、重型、精密機床)、軋鋼設備、壓力機等的回油過濾。

·         船舶與海工: 甲板機械(絞車、起重機)、舵機系統、推進系統等的液壓回油管路。

·         能源電力: 風力發電機組(變槳、偏航、主齒輪箱潤滑系統)、水電站液壓控制系統。

·         冶金礦山: 煉鋼設備、軋機、礦山機械(鑿巖臺車、液壓支架)等嚴苛環境。

·         試驗臺架: 需要高清潔度保障的液壓測試臺。

六、選型與使用注意事項

1.      精準流量選型: 根據系統大回油流量(考慮泵流量、執行器流量、泄漏量等)選擇相應Q<sub>n</sub>的TEF型號,避免流量過大或不足。

2.      確定過濾精度: 根據系統中精密元件的保護要求(通常參考泵或閥的間隙)選擇β值,常用5μm (β?(c)≥200) 或 3μm (β?(c)≥75)。

3.      明確工作壓力: 確認系統回油管路的高工作壓力,選擇25 bar標準型或50 bar高壓型。

4.      選擇合適的連接方式: 與現有管路匹配。

5.      考慮環境與選項: 是否需要壓差發訊器(強烈推薦)?環境溫度是否特殊?

6.      定期維護:

o    根據壓差發訊器報警或設備維護規程及時更換濾芯。

o    更換濾芯前務必確認系統已泄壓!

o    更換時注意清潔,防止污染物進入清潔側。

o    使用原廠或認證的優質替代濾芯,保證性能匹配。

7.      監控油液狀態: 定期進行油液分析,了解污染程度和濾芯效能。

七、總結

Internormen TEF系列回油過濾器是高壓液壓系統中污染控制衛士。它將德國精密工程的嚴謹性融入設計,通過出色的高壓耐受能力、高效的過濾性能、可靠的旁通保護以及清晰的維護指示,為關鍵液壓元件筑起堅實的保護屏障。無論是面對工程機械的劇烈沖擊,還是工業生產線上的持續高壓,亦或是風電設備的嚴酷環境,TEF系列都能憑借其性能參數和堅固品質,確保液壓油液的長久清潔與系統的穩定高效運行。選擇TEF系列,就是為您的液壓系統投資一份長久的可靠與安心。在追求設備運行和生產效率大化的道路上,TEF系列是值得信賴的合作伙伴。
