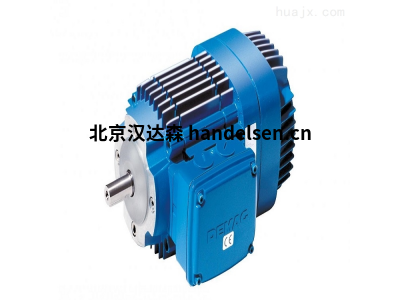

Himmel 減速電機 K55 系列：堅固可靠的工業動力核心

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業自動化與機械設備領域，穩定、高效的動力傳輸是確保生產連續性和效率的關鍵。德國品牌 Himmel 憑借其深厚的工程積淀和精密的制造工藝，其減速電機產品線一直以性能和耐用性著稱。其中，K55 系列作為中型應用的主力軍，以其優異的綜合性能、廣泛的適配性和堅固的結構設計，成為眾多工程師和設備制造商的動力解決方案。

一、K55 系列：定位與核心價值

Himmel K55 系列屬于平行軸斜齒輪減速電機（有時也包含部分螺旋錐齒輪-斜齒輪組合結構），定位于滿足中等扭矩和功率需求的廣泛應用場景。其核心價值體現在：

1.      堅固性與耐用性： 采用高品質鑄鐵箱體（通常為GG20或GG25），精密加工的齒輪（常用20MnCr5等合金鋼，經硬化磨齒處理），以及優化的軸承系統，確保在嚴苛工況下長期穩定運行，壽命長。

2.      高效節能： 優化的齒輪設計和制造工藝，結合高效電機（通?？蛇x配IE2, IE3, IE4等級），顯著降低運行能耗，符合現代工業的節能要求。

3.      高功率密度： 緊湊的結構設計在有限的安裝空間內實現了較高的扭矩輸出，節省設備空間。

4.      低噪音運行： 精密的斜齒輪嚙合有效降低了運行噪音，提升工作環境舒適度。

5.      模塊化設計： 與Himmel其他系列產品（如電機、制動器、編碼器、變頻器等）高度兼容，便于靈活選型和組合，滿足多樣化需求。

6.      易于安裝與維護： 標準化的接口設計，安裝方式靈活（底腳安裝、法蘭安裝、軸裝等），維護點設計合理，降低維護成本和時間。

7.      全球認證與可靠性： 符合國際標準（如CE等），品質可靠，全球范圍內提供支持。

二、深入解析：K55 系列關鍵功能參數

K55系列的具體參數會因具體型號、減速比、電機配置和安裝方式的不同而變化。以下列出其典型的核心功能參數范圍：

1.      減速比 (i)：

o    范圍廣泛： 標準減速比覆蓋范圍極大，通常從 5:1 左右開始，高可達 10000:1 甚至更高。

o    級數： 提供單級、雙級和三級減速配置。單級減速比范圍較小（如5-20），雙級和三級可實現更大的減速比。

o    常用范圍： 雙級減速比通常在 ~12.5 至 ~200 之間；三級減速比通常在 ~40 至 ~1000+ 之間。具體需查閱選型手冊。

2.      輸出扭矩 (M2)：

o    核心能力： K55系列的核心優勢區間在于中等扭矩輸出。

o    典型范圍： 其額定輸出扭矩范圍通常在 ~100 Nm 至 ~5000 Nm 之間（具體取決于減速比和電機功率）。在特定配置下，峰值扭矩或短時允許扭矩可能更高。

3.      輸入功率 (P1)：

o    功率覆蓋： 適配的電機功率范圍較廣，通常覆蓋 0.12 kW (或 0.18 HP) 到 7.5 kW (或 10 HP) 的標準三相異步電機（IEC標準）。

o    電機類型： 可匹配標準IE2/IE3高效電機，也可選配變頻電機（用于變頻調速）、防爆電機（用于危險區域）、制動電機（帶直流或交流制動器）等特殊電機。

4.      輸出轉速 (n2)：

o    由輸入電機轉速（通常為1400 rpm或1700 rpm @ 50Hz，或約1700 rpm或2100 rpm @ 60Hz）和減速比共同決定： n2 = n1 / i。

o    例如：使用4極電機（~1400 rpm），減速比i=50，則輸出轉速n2 ≈ 28 rpm。

5.      效率 (η)：

o    高傳動效率： 得益于斜齒輪設計和精密制造，單級傳動效率通常在 ~96% - 98% 范圍；雙級傳動效率通常在 ~94% - 96% 范圍；三級傳動效率通常在 ~90% - 94% 范圍（效率會隨減速比增大略有下降）。

6.      防護等級 (IP)：

o    標準配置： 減速箱和電機通常標準提供 IP55 防護等級（防塵及防噴水），能有效抵御工業環境中的灰塵和水霧。

o    可選更高： 根據需求，可提供更高防護等級如 IP65（防塵及防強力噴水）或 IP66（防塵及防海浪/強噴水）。

7.      工作制 (Duty Cycle)：

o    標準： 通常設計用于 S1 連續工作制（恒定負載，無限時運行）。

o    適應性強： 在適當?shù)倪x型（考慮服務系數）下，也能適應 S2（短時運行）、S3（斷續周期運行）等工作制。選型時必須明確實際工況。

8.      安裝方式：

o    高度靈活： 提供多種安裝選項以滿足不同機械設計需求：

§ B5： 法蘭安裝（帶凸緣）。

§ B14： 法蘭安裝（帶端蓋凸緣）。

§ B3： 底腳安裝。

§ B6/B7/B8： 軸裝式（帶扭矩臂等附件）。

§ 組合安裝： 如B5+B3等。

9.      潤滑：

o    長效潤滑： 出廠時通常填充高性能合成齒輪油（如ISO VG 220或類似粘度等級）。

o    免維護期長： 在標準工況（S1，環境溫度≤40°C）下，初始潤滑油的免維護運行時間通常可達 20,000小時或更長。工況下需縮短換油周期。

10. 環境溫度：

o    標準范圍： 通常設計在 -20°C 至 +40°C 的環境溫度下滿負荷運行（電機部分需參考具體電機銘牌）。

o    擴展范圍： 通過特殊設計（如特殊潤滑脂、加熱器等），工作溫度范圍可擴展（如 -30°C 至 +50°C 或更高），但需特殊訂貨。

三、核心優勢在實際應用中的體現

K55系列憑借上述參數和特性，在以下典型工業場景中表現出色：

1.      物料輸送系統： 皮帶輸送機、輥道輸送機、鏈板輸送機、提升機。其穩定可靠的扭矩輸出和長壽命是連續運行的保障。

2.      混合與攪拌設備： 化工、食品、制藥行業的攪拌機、混合器。能承受啟動和運行過程中的沖擊負載。

3.      包裝機械： 灌裝機、封口機、貼標機、裝箱機。精準的速度和可靠的同步性至關重要。

4.      建筑機械： 小型攪拌站設備、門窗加工機械、小型起重設備（如卷?yè)P(yáng)機）。結構堅固，適應工地環境。

5.      環保設備： 污水處理中的攪拌器、刮泥機、風機驅動。IP55防護有效抵御潮濕、腐蝕性環境。

6.      通用工業機械： 生產線上的各種傳動裝置、旋轉工作臺、繞線設備等。

其優勢在于：

·         降低停機風險： 高可靠性和長壽命減少了意外故障和維護停機時間。

·         提升能效： 高效率傳動直接降低運行電費成本。

·         簡化設計： 模塊化設計縮短設備開發周期，方便后期改造升級。

·         降低綜合成本： 雖然初始投資可能略高，但長壽命、低維護、高能效帶來的總擁有成本(TCO)通常更低。

四、選型關鍵考量因素

為您的應用選擇合適的K55減速電機，需綜合考慮以下關鍵點：

1.      所需輸出扭矩 (M2)： 這是核心的參數，需準確計算設備運行（包括啟動、加速、穩定運行、峰值載荷）所需的大扭矩，并考慮安全系數（服務系數）。

2.      所需輸出轉速 (n2)： 確定設備工作需要的轉速范圍。

3.      輸入功率/電機選擇 (P1)： 根據負載功率、效率和減速比反推所需電機功率，并選擇合適的電機類型（標準/變頻/防爆/制動）、效率等級（IE2/IE3/IE4）、電壓、頻率。

4.      工作制與負載特性： 是連續運行(S1)還是間歇運行(S3/S5)？負載是恒定、變動還是具有沖擊性？這直接影響服務系數的選擇和熱容量計算。

5.      安裝空間與方式： 確定可用的安裝空間，選擇合適的安裝方式（B3, B5, B14, 軸裝等）。

6.      環境條件： 環境溫度、濕度、粉塵、化學品、戶外/戶內等，影響防護等級(IP)、絕緣等級、潤滑選擇和材料防腐要求。

7.      附加功能需求： 是否需要制動器、編碼器（用于速度/位置反饋）、強制冷卻風扇、特殊軸伸、特殊油漆等？

強烈建議： 使用Himmel提供的詳細選型手冊、選型軟件或直接咨詢Himmel技術工程師進行精確選型計算，確保所選型號滿足應用需求，并在性能和壽命上留有適當裕度。

五、總結

Himmel K55 系列減速電機憑借其堅固耐用、高效節能、低噪音、模塊化設計的核心特性，以及覆蓋廣泛中等扭矩和功率需求的功能參數范圍，成為工業自動化領域值得信賴的“動力心臟”。無論是驅動嚴苛工況下的輸送線、攪拌罐，還是需要精確控制的包裝機械，K55系列都能提供可靠、高效且經濟的解決方案。深入理解其技術參數和選型要點，是確保設備長期穩定、高效運行的關鍵。在選擇工業動力源時，Himmel K55系列無疑是應對多樣化、高要求中型傳動任務的之選。
