德國Schmitt-Kreiselpumpen離心泵MPN系列磁力驅動 耐腐蝕

產品介紹：

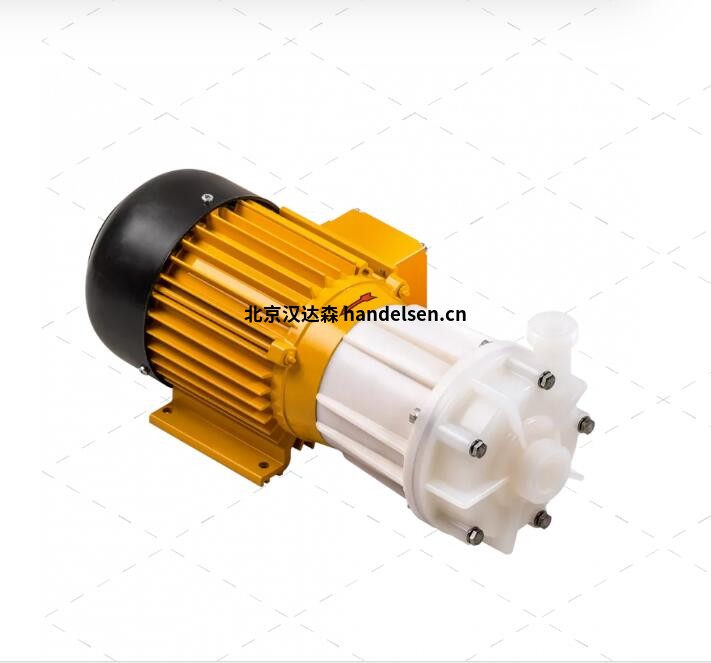

一 MPN系列

灌注式單級塑料離心泵，帶有磁力聯軸器。它們特別耐化學腐蝕。



1.工作原理

磁力驅動：MPN 系列泵采用磁力耦合驅動技術，電機的動力通過磁體傳遞給泵軸，實現了電機與泵的無接觸傳動。在泵的外殼內，有一個由永磁體組成的外磁轉子，與電機軸相連；在葉輪軸上，則安裝有一個內磁轉子，內外磁轉子之間通過磁場相互作用，使得葉輪能夠跟隨電機同步旋轉，從而實現液體的輸送。

離心力作用：當葉輪旋轉時，液體在葉輪的帶動下一起旋轉，產生離心力。在離心力的作用下，液體從葉輪中心被甩向葉輪邊緣，形成高速流動的液體流，從而實現液體的輸送。



2.產品特點：

全密封且絕對無泄漏（無機械密封）

采用釹磁鐵的強力磁力驅動

因超大滑動軸承，正常運行時基本免維護

大直徑聚四氟乙烯（PTFE）滑動軸承，可在部分干運行工況下工作 —— 無葉輪軸設計

所有過流部件采用高品質、耐腐蝕塑料（聚偏二氟乙烯 / PVDF 或聚丙烯 / PP）制成

標準配置為螺紋連接（ISO 228 - 1）

（從規格 130 起）可選配法蘭連接

通用性強，低噪音，緊湊的直聯式設計

經認證可用于 ATEX 1 區和 2 區的爆炸性環境

可選配由導電塑料制成的殼體部件，適用于 ATEX 1 區

耐腐蝕油漆涂層

所有不銹鋼螺絲均為 1.4571（316Ti）材質

采用 FDA 認證材料（PVDF 版本）

3.應用領域：

在不允許有絲毫泄漏且需要全密封泵的應用場景中，輸送酸、堿、堿液或其他腐蝕性、有害或有毒液體。輸送高純度且對污染要求極高、必須絕對避免污染的敏感液體。

例如在以下應用場景中：

電鍍與表面涂裝

半導體技術與太陽能電池生產

印刷電路板（PCB）與電子制造

廢水與淡水處理

實驗室設備與醫療技術

排放控制與氣體洗滌塔

電池生產與儲能

高純度應用、去離子水、超純水

4.運行條件

最大流量：高達 35 立方米 / 小時

最大揚程：高達 32 米

液體溫度：-5 至 95℃（聚偏二氟乙烯材質），相應地，聚丙烯材質為 0 至 80℃

環境溫度：-10 至 40℃，更高溫度可按需定制

泵可適配高密度液體（密度最高達 2.0）

根據運行條件和泵的型號，MPN 系列泵可在一定時間內干運行 —— 最長可達數小時



5.MPN系列型號列表

Schmitt-Kreiselpumpen MPN80

Schmitt-Kreiselpumpen MPN101

Schmitt-Kreiselpumpen MPN115

Schmitt-Kreiselpumpen MPN130

Schmitt-Kreiselpumpen MPN150

Schmitt-Kreiselpumpen MPN170

Schmitt-Kreiselpumpen MPN190
