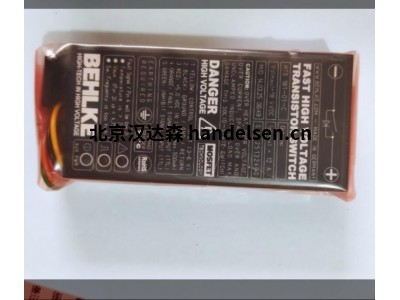

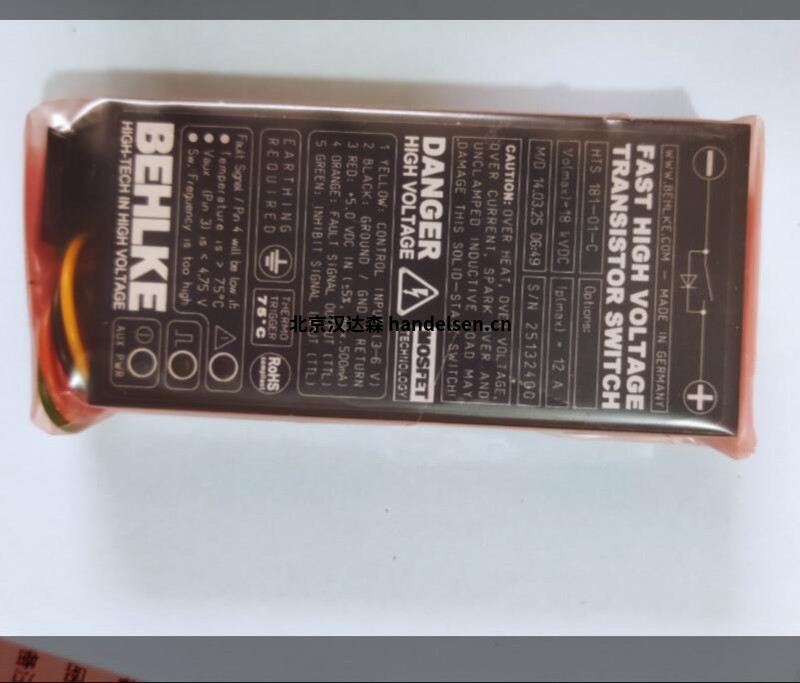

德國Behlke GHTS 100 A 高壓脈沖發生器 電子與光子晶體應用

GHTS系列型號的推挽式開關單元是即裝即用型脈沖發生器，專為諸如普克爾盒、偏轉與加速柵極、離子光學器件、壓電晶體、脈沖微通道板（MCP）以及單電子閥（SEV）等容性負載元件而設計 。



工作原理：

單元內部有兩個獨立開關，交替受控來對容性負載元件充、放電。因?yàn)闆]有工作電阻，高壓電源的電流僅用于給容性負載充電。充電峰值電流在幾納秒內可達幾十安培，不過一旦負載電容充滿電，輸出電流幾乎就降到零。這樣的設計，一方面利用大電流快速充電，另一方面避免持續耗能，還能讓脈沖平頂特性（“top flatness”，即脈沖持續期間電壓 / 電流保持穩定的特性 ）很好，保障脈沖質量，對那些對脈沖形狀、能量傳輸精準度要求高的應用（像精密粒子加速、高精度傳感器驅動 ）至關重要。



性能特點：采用溝槽場效應晶體管（Trench - FET）技術，具備極低導通電阻，電磁兼容性（EMC）良好，即便在高開關頻率下，控制功耗依然很低。

基本參數：擁有 15 nF 緩沖電容器，可通過接地插頭手動反極性。

應用領域：可用于電子與光子晶體研究，觸發電子或光子晶體的躍遷；也可作為高壓脈沖測量中的激勵源，測試設備響應特性；還能用于高速數字電路測試，檢測電路時序特性和傳輸性能，此外，在教學實驗、量子計算、生物醫學工程等領域也有廣泛應用。

型號列表：

Behlke GHTS 30

Behlke GHTS 30A

Behlke GHTS 60

Behlke GHTS 60A

Behlke GHTS 100

Behlke GHTS 100 A
