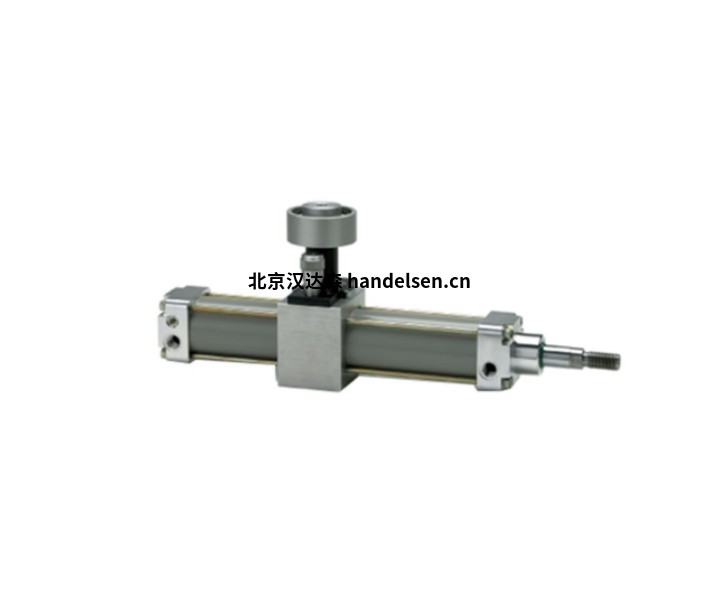

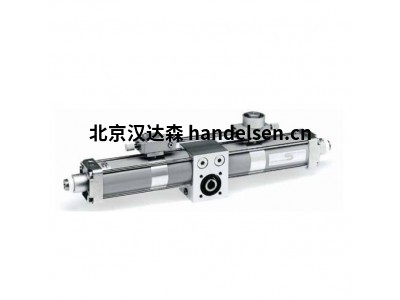

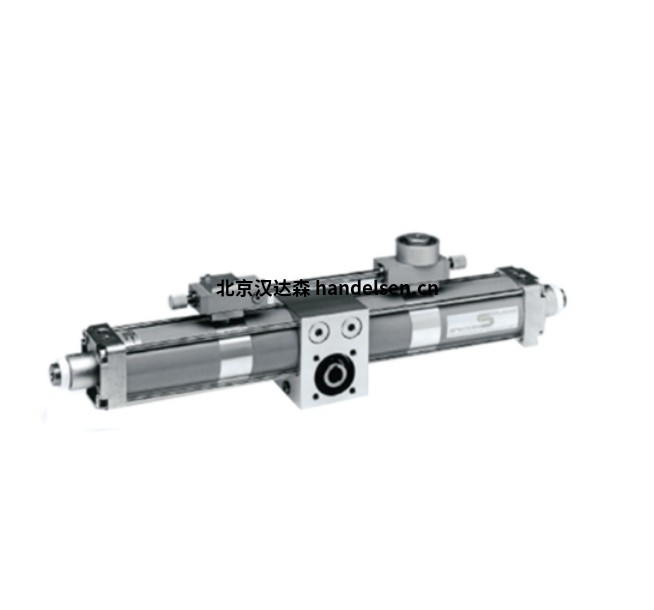

德國Specken Drumagde DSO-HPE 旋轉執行器可實現精確的旋轉角度定位



一、產品概述

在DSO標準旋轉執行器的成功設計基礎上，SPECKEN-DRUMAG開發了具有閉路液壓氣動系統和自動漏油補償功能的旋轉執行器系列。這些執行器的特點是通過安裝的調節節氣門和末端擋塊處的液壓漸進阻尼，在兩個旋轉方向上精確調節角速度。

DSO-HPE 旋轉執行器通過封閉式液壓氣動系統，將作用在工作活塞上的壓力能量直接傳遞到液壓介質，利用液壓原理實現旋轉運動的精確控制。同時，內置的調節節氣門可控制液壓流量，實現對旋轉角速度的精確調整，而終端位置的液壓漸進阻尼則確保了旋轉運動在結束時的平穩性

DSO-HPE 旋轉執行器系列的活塞直徑為 50、63、80 和 100 mm，旋轉角度為 180°。

氣缸管由鋼制成，結構堅固，可適應惡劣的工作環境。同時，可提供高溫、防腐等特殊設計，以滿足不同工況需求。

二、主要功能

1）角度控制：可實現精確的旋轉角度定位，標準型號旋轉角度可達 180°，還可根據需求提供更大旋轉角度的產品，滿足不同應用場景對角度的精確要求。

2）速度調節：通過精密節流閥，能在兩個旋轉方向上實現大范圍的角速度精確調整，即使在最慢的進給速率下也能保證均勻運動，適用于如鉆玻璃、切割硬質合金等需要高精度速度控制的場合。

3）高扭矩輸出：憑借其液壓氣動系統設計，能夠提供較高的扭矩，可驅動較大負載的旋轉部件，適用于多種工業領域的動力需求。

4）平穩啟停：終端位置的液壓漸進阻尼功能，可確保旋轉運動在結束時平穩停止，減少機械沖擊，保護設備并延長使用壽命。

5）自動漏油補償：具備自動漏油補償功能，能夠有效防止因液壓油泄漏而導致的性能下降或故障，提高系統的可靠性和穩定性，降低維護成本。



三、產品特點

精確的速度調節

自動漏油補償

堅固的結構設計

多規格選擇性



四、主要參數

工作壓力范圍：3至10巴

工作溫度范圍:15至80度

最大旋轉角度:180°



五、應用領域

 • 工業自動化：在生產線上用于控制機械臂、夾具等設備的旋轉運動，實現物料的搬運、裝配等操作，提高生產效率和精度。

 • 機床加工：如鉆床、銑床、磨床等機床設備中，可精確控制刀具或工件的旋轉角度和速度，保證加工質量。

 • 機器人領域：為機器人的關節提供旋轉動力，使機器人能夠完成各種復雜的動作和任務，提高機器人的靈活性和準確性。

 • 汽車制造：用于汽車生產線上的零部件裝配、焊接等工序，如車門的安裝、發動機的裝配等，確保裝配精度和質量。

 • 航空航天：在航空航天領域的制造和維修過程中，可用于控制各種設備的旋轉運動，如飛機發動機的維修、衛星部件的裝配等。



六、主要系列

DSO-HPE 50

DSO-HPE 63

DSO-HPE 80

DSO-HPE 100
