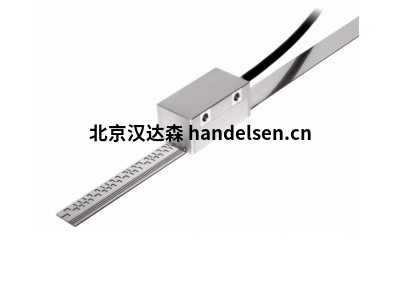

德國 AMO 線性測量編碼器 LMBA 2010兼具光學精度與磁編碼器堅固性

光柵

AMO 編碼器基于 AMOSIN® 感應式測量原理工作，編碼器內置呈周期性結構的光柵（又稱刻度）。測量標尺為不銹鋼帶，通過光刻技術及后續蝕刻工藝，在其上制作出高精度周期性刻度。

絕對式光柵：包含 1000μm 的增量軌道和一條額外的串行編碼絕對軌道；

增量式編碼器：在單獨軌道上設有參考標記，可將絕對位置值精準對應到單個測量步長。

增量式編碼器可選光柵周期：500μm、1000μm、3000μm。



感應式掃描

AMO 編碼器采用獨特的線圈結構，多組線圈沿測量方向排列，通過微多層技術制作在基板上。專利 AMOSIN® 測量原理的一大重要特性是信號生成精度 —— 利用高頻交變場掃描，可消除材料中的磁滯現象。

掃描頭內的傳感器結構與測量標尺之間沿測量方向發生相對角位移時，會周期性改變各線圈的互感，進而生成兩路相位差為 90° 的正弦信號。該信號精度極高且不受環境干擾，經評估電子元件調理后，與理想正弦波形的偏差（諧波含量）不超過 0.1%，這使得在信號數字化過程中可采用高倍插值系數，插值操作可在編碼器內部或后續電子設備（如數控系統）中完成。



測量方式

絕對式測量：編碼器通電后可立即輸出位置值，后續電子設備可隨時調用，無需移動軸體尋找參考位置。絕對位置信息從標尺刻度中讀取（刻度由絕對編碼結構構成），位置值插值則通過單獨的增量軌道實現。



增量式測量：刻度為周期性光柵結構，位置信息通過從某一原點開始計數單個增量（測量步長）獲得。由于特定位置需絕對基準，標尺會額外設置一條帶參考標記的軌道，參考標記確定的標尺絕對位置與單個信號周期精準對應。

測量精度



線性測量精度主要取決于以下因素：刻度質量、刻度載體穩定性、掃描過程質量、信號處理電子元件質量、編碼器在設備中的安裝方式。這些影響因素包括編碼器固有位置誤差和應用相關誤差，評估整體可達精度時需考慮所有單獨影響因素。

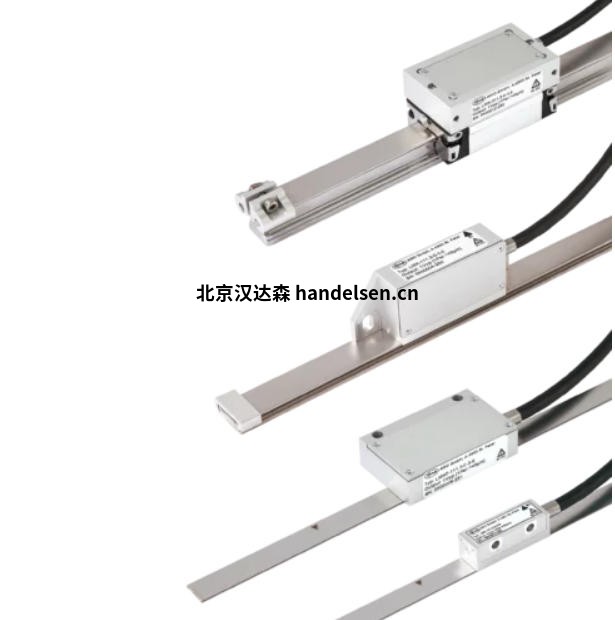

主要型號

AMO LMBA 2010

AMO LMTA 4010

AMO LMFA 3010

AMO LMKA 2010

AMO LMKA 3010

AMO LMB 1005

AMO LMB 1010

AMO LMB 1030

AMO LMT 4005

AMO LMT 4010

AMO LMT 4030

AMO LMF 3010

AMO LMK 1005

AMO LMK 1010

AMO LMK 2005

AMO LMK 2010

AMO LMK 2030

AMO LMK 3010
