BILZ快速更換鉆夾頭 SBK-SEK用于鉆孔、鉸孔和攻絲工具的快速更換

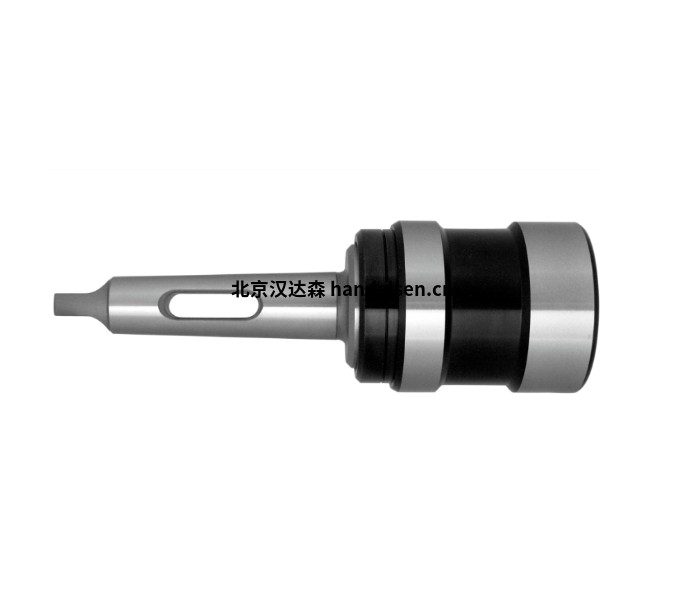

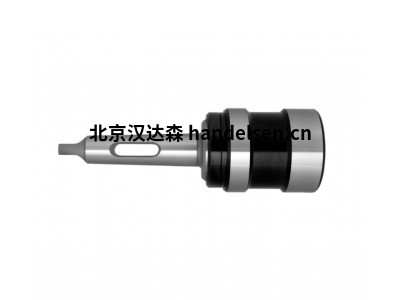

BILZ 快速更換鉆夾頭 SBK-SEK 是用于鉆孔、鉸孔和攻絲工具的快速更換鉆夾頭和適配器。
應用:攻絲、滾壓成型、鉆孔、锪孔、倒角、鉸孔
機器類型:加工中心和專用機床
產品描述
SBK 快速更換系統適用于手動、徑向或數控控制的鉆床。該系統旨在利用單個刀柄執行多種功能。
獨特的雙滾珠夾緊提供正向驅動,并允許 SEK 適配器在卡盤中精確定位。適配器可安裝鉆頭、鉸刀、沉孔或攻絲設備,無需使用額外工具即可快速更換,并自動位于卡盤中。通過軸向縮回卡盤的外套筒來釋放它們,然后可以輕松拆卸適配器。
當機床主軸停止時,可以更換刀具。該裝置的陡峭位置錐度允許快速更換刀具,該系統的設計使該裝置可以在垂直或水平面上運行,并用于左手或右手旋轉。
SBK 支架和 SEK 適配器可根據要求提供內部冷卻液進料。該快速更換系統的定制設計可用于特殊機床上的全自動換刀裝置。不適用于徑向力的作。例如銑削和張力加固器,例如背面點面
產品特征
快速更換功能,可自動鎖定卡盤中的適配器
卡盤中適配器的高同心度 (3/100)
無軸向和徑向游隙
卡盤和適配器之間的錐形位置
通過錐形位置的短換刀方式
可水平或垂直使用
適合左右手旋轉
卡盤始終留在機床主軸內
產品優勢
工具更換無需額外工具/附件
精度更高,刀具磨損更少
高同心度
軸向和徑向無間隙
減少行程,主軸運動
更高的靈活性
快速更換系統只會更換適配器
應用領域
主要用于鉆孔、鉸孔、沉頭孔加工或攻絲等操作,可應用于加工中心和專用機床等設備。但不適用于有徑向力的操作,如銑削和拉力加工,例如背面锪平。
常見型號
包括 SBK2/MK2、SBK3/MK3、SBK4/MK4、SEK2/ESX16、SEK3/ESX25、SEK3/ESX32、SEK4/ESX32 等。
