錐齒輪箱是用于機械和設備工程的精確而強大的變矩器。它們以其緊湊的設計、高負載能力和高效、低噪音的電力傳輸給人留下深刻印象。ATEK 錐齒輪減速機采用由硬化表面硬化鋼制成的高品質螺旋齒輪,這使得它們特別耐用和堅固。我們的齒輪箱有空心軸、加強軸或法蘭可供選擇,用途廣泛。

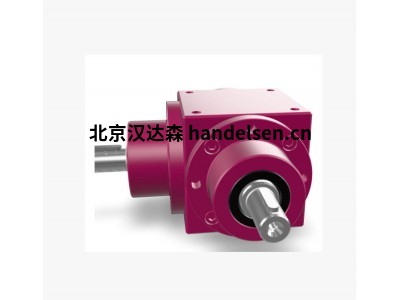

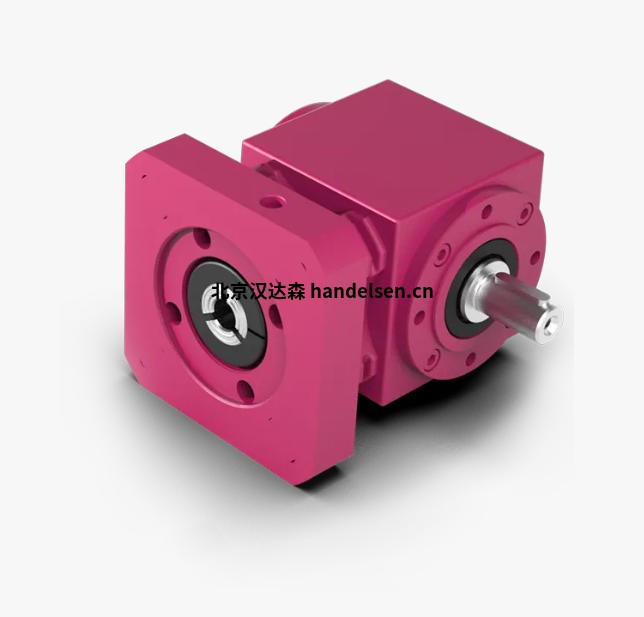

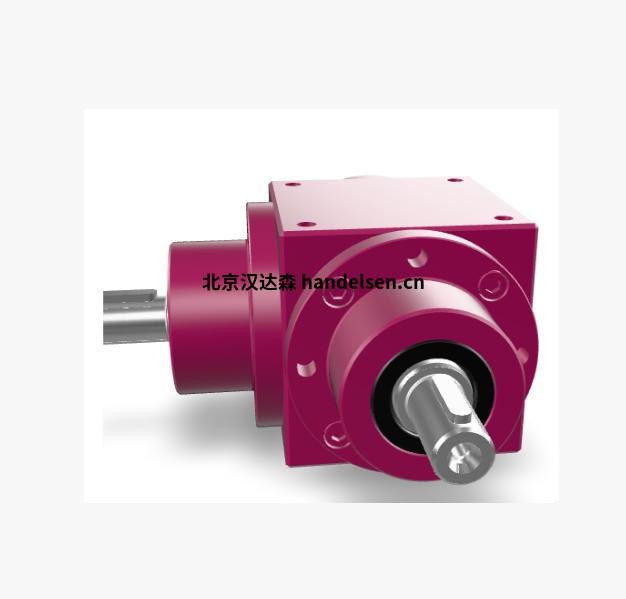

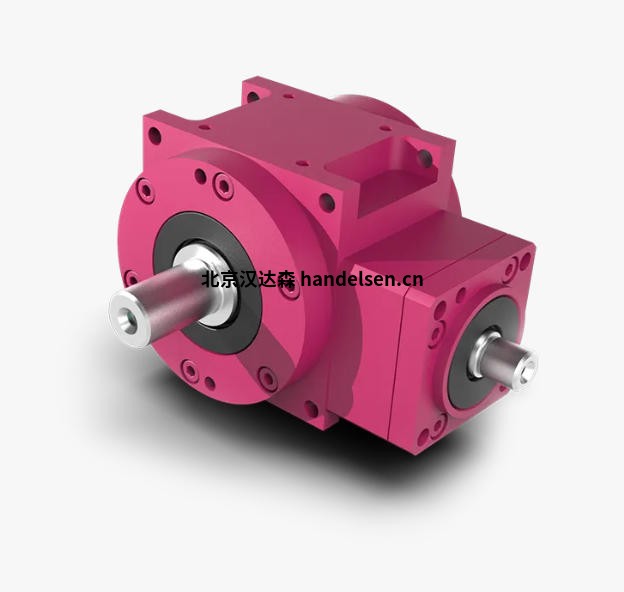

ATEK Drive Solutions 錐齒輪箱 V 型系列是螺旋錐齒輪減速機。
產品特點
材質與工藝:齒輪采用 16MnCr5 高性能材料,經過德國淬火、滲碳及磨光工藝,精度高且耐磨性強。齒輪軸選用 42CrMo4 材料,調質處理后具備高強度、高韌性和良好的抗沖擊性能。
安裝方式:可采用任意安裝位置和安裝面,能在所有操作位置使用,并且所有面都提供安裝孔,方便在不同設備和場景中安裝與應用。
輸出形式:輸出軸可提供實心軸、空心軸單鍵、空心軸花鍵、空心軸鎖緊盤等多種形式,還可提供雙輸入軸形式,最多能實現 6 個輸出軸,滿足不同的傳動需求。
連接兼容性:均可以與 IEC 標準電機連接,電機功率范圍從 0.12kW 至 30kW,便于與各種類型的電機匹配,構建完整的動力傳輸系統。
堅固耐用:擁有堅固的灰鑄鐵殼體,研磨成對螺旋齒和充分尺寸的減摩軸承,可實現運轉安靜和傳動精度高,高度硬化的錐齒輪能承受極端的沖擊負荷,且終生潤滑,免維護。
低背隙:背隙小于 6 角分鐘,能夠保證傳動的精度和穩定性,減少動力傳遞過程中的誤差
型號參數
減速比:1:1 至 6:1
輸出扭矩:可達 5400Nm
尺寸規格:包含 9 個減速機尺寸,箱體邊長從 65mm 至 350mm
輸入轉速:可達 1500rpm
重量: 2.7kg左右
效率:效率在 94%-98% 之間。
使用壽命:可達 12,000 小時。
應用領域
工業機械:廣泛應用于各類工業機械中,如輸送機、攪拌機、起重機等,為這些設備提供動力傳輸和減速功能,確保設備的穩定運行和精確控制。
化工行業:在化工生產設備中,如反應釜攪拌器、物料輸送泵等設備中使用,能夠適應化工環境的要求,保證設備在惡劣條件下的可靠運行。
船舶領域:可用于船舶的推進系統、舵機系統等,為船舶的航行和操控提供動力支持,滿足船舶在海上運行的高可靠性和高負荷要求。
冶金行業:在冶金設備中,如軋鋼機、煉鋼廠的行車等設備中發揮作用,能夠承受冶金生產過程中的高溫、重載等惡劣工況,保障設備的正常運行。
常見型號
ATEK Drive Solutions錐齒輪箱V065
ATEK Drive Solutions錐齒輪箱V090
ATEK Drive Solutions錐齒輪箱V120
ATEK Drive Solutions錐齒輪箱V140
ATEK Drive Solutions錐齒輪箱V160
ATEK Drive Solutions錐齒輪箱V200
ATEK Drive Solutions錐齒輪箱V230
ATEK Drive Solutions錐齒輪箱V260
ATEK Drive Solutions錐齒輪箱V350
