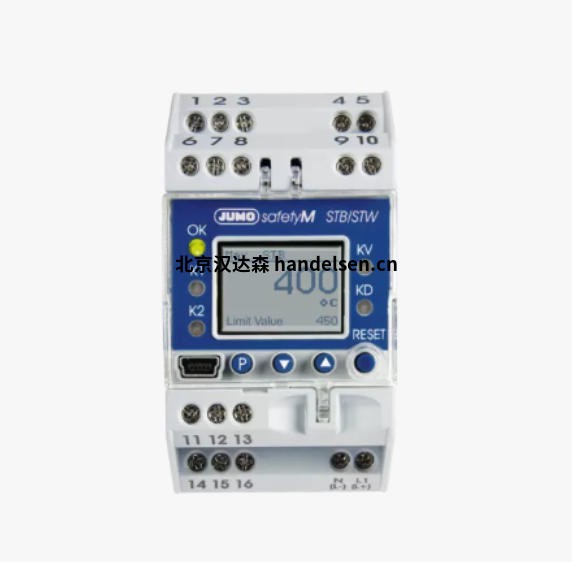

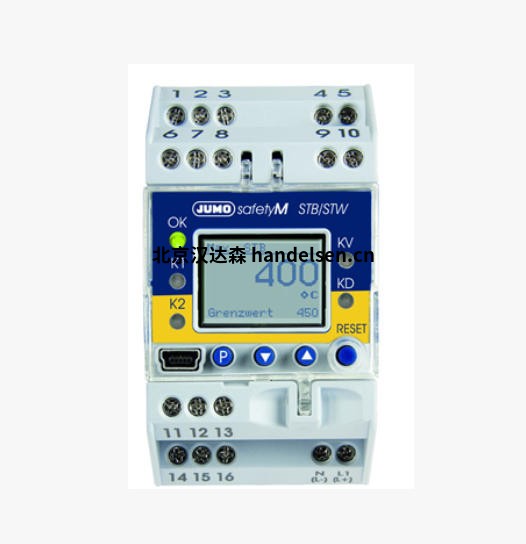

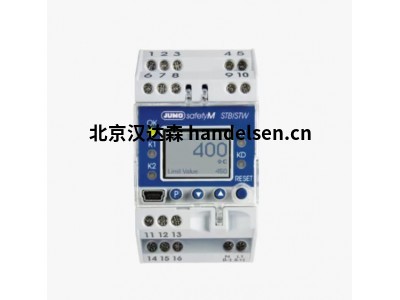

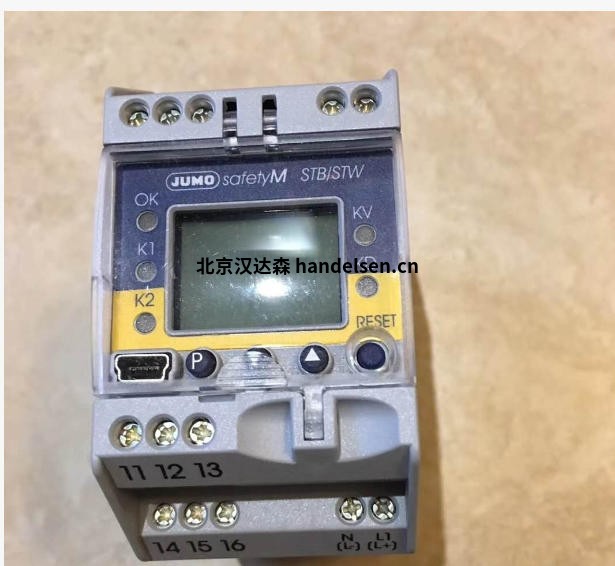

JUMO 安全溫度限制器 M STB/STW 是一款符合 DIN EN 14597 標準的溫度控制設備,具備 2 個繼電器輸出,可設置為安全型溫度限值器(STB)或安全型溫度監視器。它主要用于精確監測熱工過程,在出現故障時將系統切換到安全運行狀態,可有效識別并避免對人員、環境、生產設施和產品造成風險
功能介紹
雙模式運行:可設置為安全型溫度限值器(STB)或安全型溫度監視器(STW)。STB 需手動或工具復位,適用于故障后需保持安全狀態的場景;STW 自動復位,適用于需連續監測且允許短暫超限的場景。
多級報警與輸出:配備兩路繼電器輸出,可獨立設定預報警與限制值報警,支持絕對值或可調余量模式,能靈活適配不同安全閾值需求。
濾波與解鎖功能:內置可調濾波時間常數的數字輸入濾波器,可有效抑制信號干擾;支持內部和外部解鎖,便于操作與維護。
顯示與配置:采用帶背光的 LCD 文本顯示屏,可實時顯示溫度值、報警狀態及系統參數。通過 USB 接口可實現參數配置與程序歸檔,且支持多語言界面,方便調試。
產品特點:
高安全性與可靠性:采用 1oo2D 冗余結構,即雙通道冗余設計,單一通道故障時仍可維持系統安全,故障監測可靠性達 SIL3/PLe 等級。同時符合多項安全認證,如 DIN EN 14597、SIL3、PLe 及 UL 認證等。
靈活的功能配置:可設置為安全型溫度限值器(STB)或安全型溫度監視器(STW)。STB 需手動或工具復位,適用于故障后需保持安全狀態的場景;STW 自動復位,適用于需連續監測且允許短暫超限的場景。設備配備兩路繼電器輸出,可獨立設定預報警與限制值報警,支持絕對值或可調余量模式。還內置有可調濾波時間常數的數字輸入濾波器,能有效抑制信號干擾,且支持內部和外部解鎖。
用戶友好設計:采用帶背光的 LCD 文本顯示屏,可實時反饋溫度值、報警狀態及系統參數。通過 USB 接口可實現參數配置與程序歸檔,支持多語言界面。其電源電壓范圍為 AC 110V 至 240V(+10%/-15%)或 AC/DC 20V 至 30V,適配全球工業電網標準。
技術數據
線性化: 可設置 12 種線性化
Pt100 DIN IEC 60751:2008 標準:-200 至 +850 °C
Pt1000 DIN IEC 60751:2008標準:-200 至 +850 °C
容錯時間:≤ 5 秒的時間考慮所有診斷測試
輸入濾波器:數字濾波器,二階,濾波器常數可在 0 到 100 秒之間設置
電源電壓:AC 110V 至 240V(+10%/-15%)或 AC/DC 20V 至 30V。
工作環境溫度:正常工作環境溫度范圍為 - 55℃~70℃。
基本型號介紹
JUMO 安全溫度限制器JUMO safe tym STB/STW(基本型 701150):符合 DIN EN 14597 標準,采用 1oo2D 冗余結構,有 2 個繼電器輸出??稍O(shè)置為安全型溫度限值器(STB)或安全型溫度監視器(STW),用于精確監測熱工過程,在出現故障時將系統切換到安全運行狀態。
JUMO 安全溫度限制器JUMO safe tym STB/STW Ex(基本型 701155):符合 DIN EN 14597 標準,同時通過 ATEX、IECEx 等認證,適用于防爆區域。同樣采用 1oo2d 結構,可在危險環境中可靠地檢測溫度風險,保護人員、環境和設備安全。
JUMO 安全溫度限制器JUMO safe tym TB/TW(基本型 701160):是用戶可編程的溫度限制器 / 監視器,通用測量輸入可配置為 RTD 溫度探頭、熱電偶或電流、電壓信號,最高可測量溫度達 2495℃。
JUMO 安全溫度限制器JUMO safe tym TB/TW 08(基本型 701170):也是用戶可編程的溫度限制設備,測量輸入可配置,支持 2×PT100 輸入,前面板防護等級為 IP65,用于監測工廠熱工過程的設定限值。
應用領域
燃燒器控制保護:可實時監測燃燒器溫度,超溫時觸發報警并切斷燃料供應,防止火災或爆炸事故。
加熱元件監測:連續監測電加熱器表面溫度,超溫時自動關閉電源,避免元件燒毀。
導熱油系統安全:監測導熱油溫度,防止因過熱引發分解或泄漏,保障系統穩定運行。
鍋爐系統保護:實時監測鍋爐水溫或蒸汽溫度,超溫時自動停機,避免爆炸等災難性事故。
液面監測輔助:可通過溫度變化間接監測液位,如防溢流保護,當液體接近容器頂部,溫度傳感器檢測到異常變化時觸發報警。
