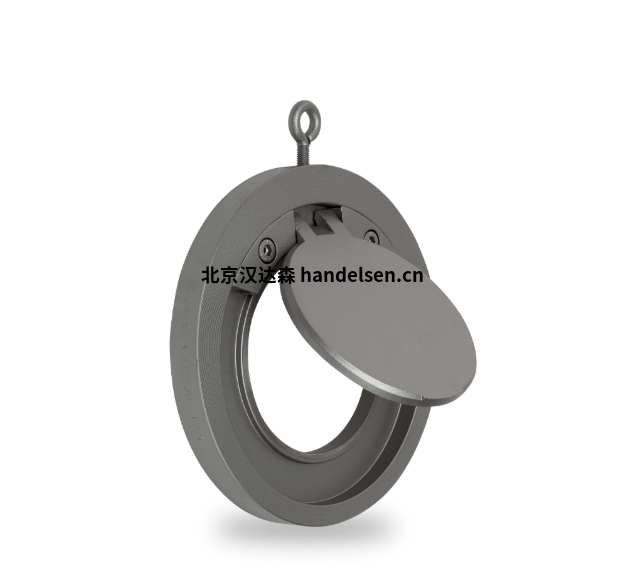

德國Warex 止回閥DRK 系列防倒流可靠對夾安裝 DIN2501 法蘭

Warex 止回閥為對夾式旋啟式結構（Wafer Type Swing Check Valve），核心功能是防止管路系統中流體倒流，保障介質單向穩定輸送。產品以 “簡潔結構 + 可靠防倒流” 為設計核心，可直接安裝于符合 DIN 標準的法蘭之間，通過介質壓力驅動閥瓣開啟，介質壓力下降或反向時，依靠彈簧力與閥瓣自重實現自動關閉，同時搭配 O 型圈密封結構，兼顧外部防護與內部防泄漏。該系列止回閥符合《壓力設備指令 2014/68/EU》，適配液體、氣體類介質，尤其適用于對防倒流要求高的工業管路系統，且明確不適用于含固體成分的介質。



核心優點

防倒流可靠，密封性能優：采用 “介質壓力開啟 + 彈簧 + 閥瓣自重關閉” 的雙重關閉機制，低開啟壓力設計可快速響應介質流動狀態，反向時能迅速密封；搭配 NBR、EPDM、FPM、PTFE 等多種材質密封件及 O 型圈外部防護，既防止內部介質泄漏，又隔絕外部環境對閥門的影響，適配不同介質與工況需求。

結構緊湊，安裝便捷：對夾式設計（直接安裝于 DIN 2501 標準法蘭間），尺寸短、重量輕，無需額外復雜支撐結構，節省管路安裝空間；通過法蘭連接螺絲即可實現閥門中心定位，簡化安裝流程，降低施工成本。

材質適配性廣，耐用性強：主體、閥瓣、緊固件等核心部件提供多材質選擇 —— 如碳鋼（A 216 WCB、1.0460 C22.8，鍍鋅防銹）、不銹鋼（CF8M/AISI 316 Ti、AISI 316 L）、鋁青銅（2.0975），彈簧可選哈氏合金 C4（2.4610）等耐腐蝕材質，可適配普通流體、輕度腐蝕介質等不同場景，延長閥門使用壽命。

合規性強，適配工業場景：符合《壓力設備指令 2014/68/EU》，可用于輸送 1 類介質（易燃易爆、有毒、易燃）與 2 類介質（其他常規介質）的工業管路，滿足化工、石油、能源等行業對設備安全標準的嚴苛要求。



基本參數

參數類別 具體指標（注：實際運行參數受公稱通徑、溫度、材質組合影響，以產品確認書為準）

結構類型 對夾式旋啟式止回閥（Wafer Type Swing Check Valve）

主體材質 碳鋼 A 216（WCB，鍍鋅）、碳鋼 1.0460（C22.8，鍍鋅）、不銹鋼 CF8M/AISI 316 Ti、鋁青銅 2.0975

閥瓣材質 碳鋼 A 216（WCB，鍍鋅）、不銹鋼 AISI 316 L/AISI 316 Ti、鋁青銅 2.0975、雙相鋼 1.4469

緊固件材質 不銹鋼 AISI 304/AISI 303/AISI 316/AISI 316 Ti/AISI 316 L、鋁青銅 2.0975

彈簧材質 不銹鋼、哈氏合金 C4（2.4610）、不銹鋼 1.4571

密封材質 NBR、EPDM、FPM、PTFE、金屬密封

公稱通徑（DN） DN 32 – DN 600

工作溫度范圍 – 40°C 至 + 300°C*

安裝標準 適配 DIN 2501 標準法蘭（對夾式安裝）

適用介質 液體、氣體（1 類：易燃易爆 / 有毒 / 易燃介質；2 類：其他常規介質），不適用于含固體成分的介質

開啟方式 介質壓力驅動（低開啟壓力設計）

關閉方式 彈簧力 + 閥瓣自重



應用

石油化工

能源電力

市政與水處理

通用工業



主要型號

Warex DRK 系列

Warex DRKF 系列
