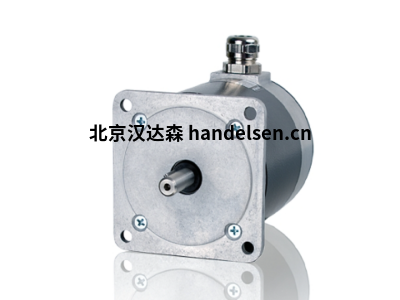

德國Phytron VSS / VSH系列步進電機真空步進電機





步進電機系列

ZSS

phyBASIC

ZSH

ESS / ESH

VSS / VSH

LA

Cavity Tuner

phySPACE





 ZSS 系列步進電機高精度步進電機。幾何形狀和磁化性能經過優化，運行平穩，（19 - 56 mm） 精度高，運行平穩。ZSS 電機具有多達 102.400 個可接近的位置（200 步電機，以 1/512 步長分辨率的微步進模式驅動和編碼器），為您的應用提供高精度定位功能?；谄鋷缀涡螤睿琙SS系列具有平穩的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。



技術參數

用于單極或雙極控制模式的兩相混合步進電機

保持扭矩為 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每種尺寸多達 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

特殊步數取決于電機尺寸

最低防護模式：IP40

允許環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等。



標準型號

19.200.0.6

19.200.1.2

20.200.0.6

20.200.1.2

25.200.0.6

25.200.1.2

26.200.0.6

26.200.1.2

32.200.0.6

32.200.1.2

33.200.0.6

33.200.1.2

41.200.1.2

41.200.2.5

42.200.1.2

43.200.1.2

43.200.2.5

52.200.1.2

52.200.2.5

56.200.1.2

57.200.1.2

57.200.2.5





VSS / VSH系列步進電機，用于真空和低溫環境下的步進電機。專門設計的兩相混合步進電機可用于高達 10 的真空環境-11hPa。它們最適合特殊環境，例如深溫和高溫或極端輻射強度。



技術參數

技術細節

步進電機，適用于真空或空間運行或用于高溫應用

高沖擊和振動載荷

真空度高達 10-11血紅素

溫度范圍取決于應用

耐輻射性高達 106焦耳/公斤

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 mm

每圈整步：200 （1.8°）

除氣孔以避免滯留氣體



可選配件

VGPL行星/諧波傳動齒輪

熱敏元件 KTC/Pt100 電阻傳感器

解析 器

雙軸



標準型號

19.200.0.61

19.200.1.21

20.200.0.6

20.200.1.2

25.200.0.6

25.200.1.21

26.200.0.6

26.200.1.2

32.200.0.6

32.200.1.21

33.200.0.6

33.200.1.21

42.200.1.21

42.200.2.51

43.200.1.21

43.200.2.5

52.200.1.2

52.200.2.5

56.200.1.2

56.200.2.5

57.200.1.2

57.200.2.51

80.200.5

100.200.10

126.200.10
