BILZ數控刀架 WCCH/ER16-70/BT30適用于銑床、鉆床、加工中心

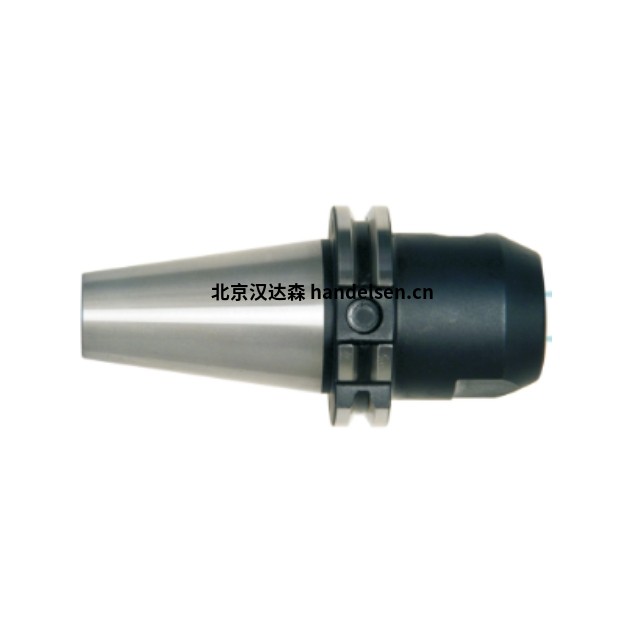

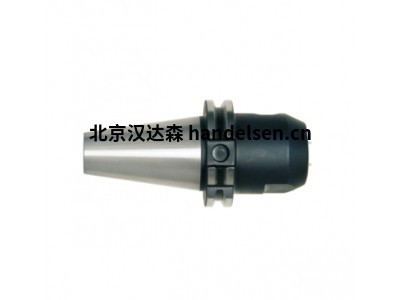

BILZ 數控刀架 WCCH/ER16-70/BT30是一款適用于高速雕刻機、銑床、鉆床、數控加工中心等設備的刀柄



產品特征

用于夾頭的筒夾卡盤 ER ISO 15488 （DIN 6499）

超級卡盤夾頭卡盤

銑刀（Weldon / Whistle Notch）

液壓膨脹

數控卡盤

莫爾斯錐的錄音

旋入式銑刀的注射

檢查心軸

筒夾卡盤 ERC 型

帶面接觸的陡峭錐度 （FBT）



產品功能

高效刀具夾持：采用 ER16 彈簧夾頭，可快速夾緊和松開刀具，能顯著減少換刀時間，提高生產效率。其夾持范圍為 1-10mm，可適配多種直徑的刀具，適用于銑削、鉆孔、攻絲等多種加工操作。

精準定位加工：刀柄本體精度可達 0.005mm，彈簧夾頭精度有 0.015mm、0.01mm、0.008mm 可選，能確保刀具在加工過程中的精確位置，實現高精度加工，保證加工產品的質量和合格率，適用于精密零件加工、模具加工等對精度要求較高的領域。

適應高速切削：最大轉速可達 8000rpm，且具有良好的動平衡性能，可在高速旋轉時保持穩定，減少振動，不僅能提高加工效率，還能延長刀具和機床的使用壽命。

連接牢固穩定：采用 7:24 錐度的 BT30 接口，與機床主軸連接緊密，能提供較高的連接剛性，可承受較大的切削力，確保在加工過程中刀柄與主軸之間不會發生相對位移，保證加工的穩定性。

耐用性強：通常由優質材料制成，并經過滲碳、淬火等熱處理工藝，硬度較高，耐磨性好，可在長時間、高強度的加工過程中保持良好的性能，降低故障率和維修成本。

維護方便：刀架設計合理，結構相對簡單，用戶可根據需要定期對其進行檢查和保養，如清潔、潤滑等，以確保其長期穩定運行。



產品系列

WCCH 系列：如 WCCH/ER16-70/BT30、WCCH/ER20-70/BT30、WCCH/ER25-70/BT30 等。該系列型號中，“ER” 表示彈簧夾頭類型，數字如 “16”“20” 等代表夾頭規格，“70”“100” 等表示長度，“BT30”“BT40” 表示與機床主軸連接的錐度類型。

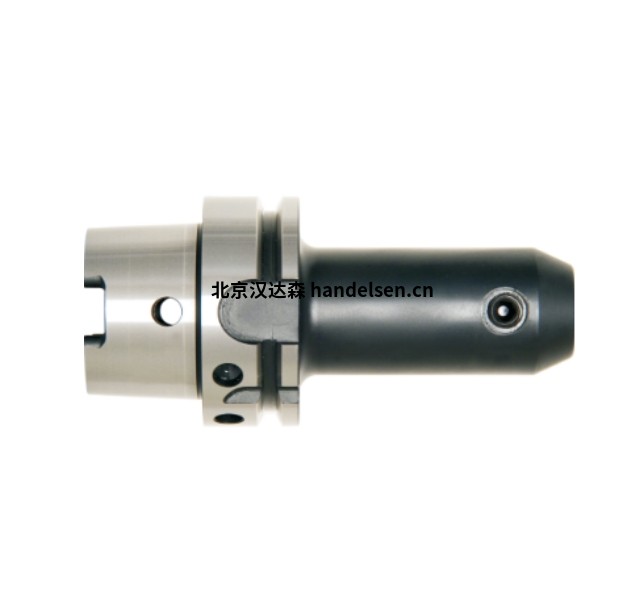

WFLC 系列：例如 WFLC 115 - 0 ikp/HSK - A63、WFLC 115 - 0 HSK - C63 tap collet tool holder 等，適用于 HSK 接口的機床主軸，可搭配不同規格的絲錐夾頭。

HPMC 系列：屬于高功率銑削卡盤，如 HPMC 20、HPMC 25、HPMC 32 等，夾緊范圍在 16.0mm - 32.0mm 之間，具有高夾緊力、高精度等特點。

SC 系列：為攻絲夾頭型號，如 SC2/HSK - A63 - ESX32 TC、SCK1 - 150/HSK - 63A - ESX20 - SW 等，適用于 HSK63A 主軸，可提供冷卻液通過功能。
