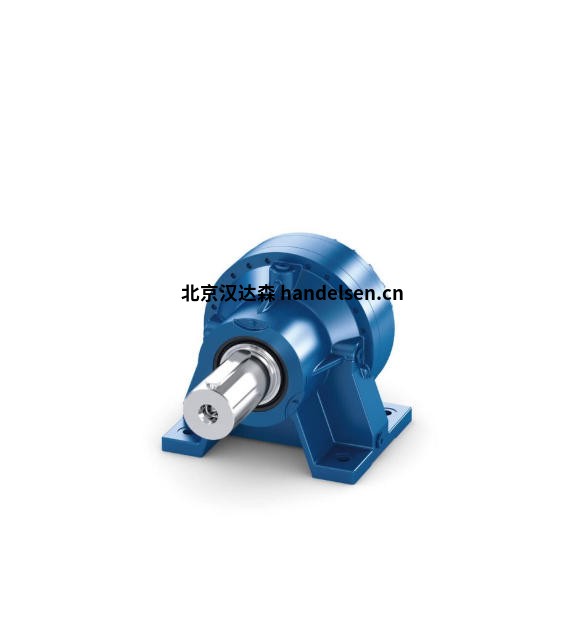

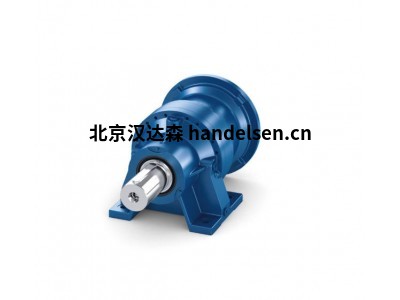

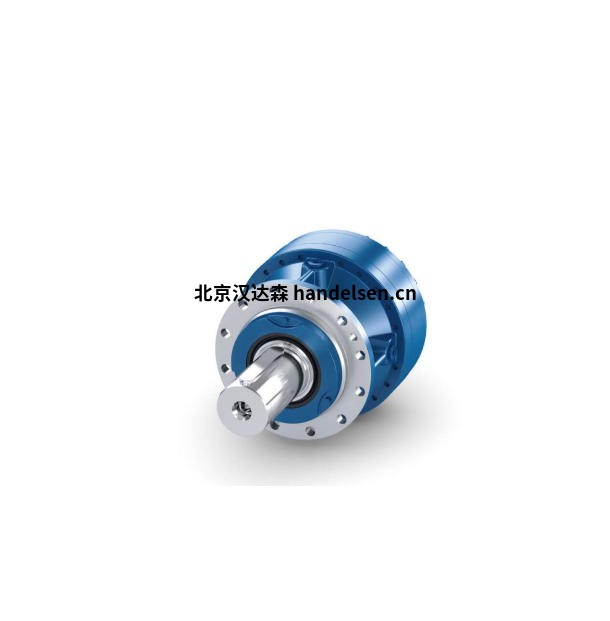

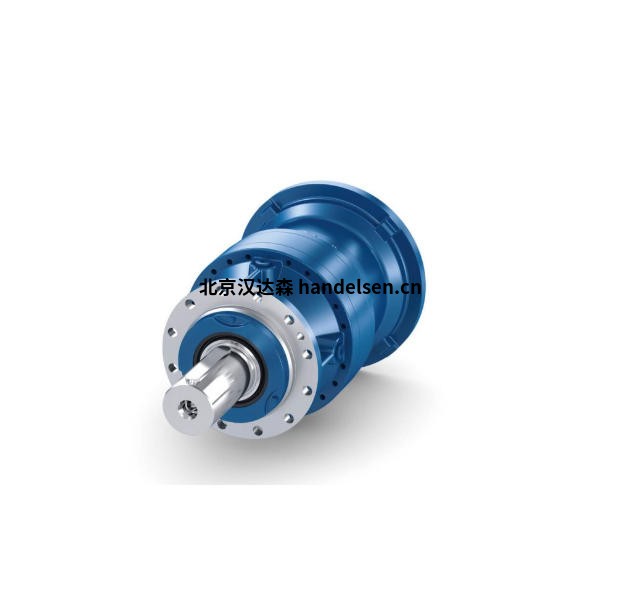

Vogel Antriebstechnik工業行星齒輪箱MPRN系列采用斜齒輪設計



Vogel減速機簡介

Vogel Antriebstechnik 行星齒輪變速箱 MPRN 系列是德國 Wilhelm Vogel GmbH Antriebstechnik 公司推出的產品，該公司創立于 1946 年，在齒輪箱制造領域具有豐富經驗和較高聲譽。VOGEL 行星減速機是緊湊型動力裝置，適用于在狹小空間內需要更高扭矩的同軸應用。用戶受益于頂級緊湊型驅動技術，該技術具有特別高的功率密度，即使在高速下也能實現最平穩的運行。

Vogel減速機產品線豐富，涵蓋低回程間隙行星齒輪箱、伺服螺旋錐齒輪箱、螺旋錐齒輪箱、錐形斜齒輪箱及齒輪齒條傳動裝置等。其產品以模塊化設計著稱，集成式產品系列額定扭矩范圍廣，從10到50,000 Nm不等，能精準匹配各種工業應用需求。Vogel減速機針對噪音和扭矩進行了深度優化，確保在各種工況下都能穩定運行，提供可靠動力支持。

在應用領域方面，Vogel減速機展現出高的通用性，廣泛應用于包裝機械、塑料和薄膜加工機、印刷機械、紙加工、機器人與搬運、驅動和自動化工程、機械工具、食品和制藥業等多個行業。無論是精密的包裝作業，還是繁重的搬運任務，Vogel減速機都能憑借越性能，助力設備高效運轉。

功能特點

高精度傳動：采用斜齒輪設計，齒間接觸是沿齒深逐漸進行的，而非直齒齒輪那樣沿齒寬突然接觸，這使得傳動更加平穩，噪音可降低約 5dB (A)，同時扭矩可比同類直齒行星齒輪箱高 20%。實際齒隙數值取決于配置，最低可達 2 弧分，且在齒輪箱的整個使用壽命內幾乎保持不變，能為設備提供精準的傳動比。

高效率節能：具有極高的扭轉剛度，伺服齒輪箱 MPR 效率可高達 97%，可實現高效節能運行，能為用戶節省能源成本，同時有助于提高生產質量。

多種減速比選擇：單級減速比范圍為 3.0 至 10.0，兩級減速比可達 100，且所有傳動比均為整數，數學計算精確，可滿足不同設備對速度和扭矩的不同要求。

輸出扭矩范圍廣：有多種尺寸可供選擇，額定輸出扭矩可達 1000Nm，可適應不同負載需求，無論是輕載還是重載設備，都能提供合適的動力輸出。

模塊化設計：輸入級采用模塊化設計，可連接所有常見的伺服電機和步進電機。通過夾緊聯軸器能快速輕松地安裝電機，且可實現無齒隙精確連接，方便用戶根據實際需求進行電機匹配和安裝。

適應多種工況：防護等級可達 IP65，具有防塵和防噴淋功能，可任意方向安裝，也可后續更改，能適應不同的工作環境和安裝要求。此外，還提供 “沖洗” 版本和特殊防爆版本（ATEX），適用于包裝、食品、制藥和化工等行業。

長壽命免維護：采用合成油潤滑，使用壽命至少為 20,000 小時，且內部軸承和密封件經過優化，熱損失低，運行穩定，無需頻繁維護，可降低使用成本和停機時間。



主要應用

包裝機械：該系列變速箱可滿足包裝機械高速循環、頻繁啟停的工作要求，能保證包裝動作的精準性，提高包裝效率和質量，如在月餅包裝機中，可精準控制包裝材料的輸送和封裝動作。

機器人與搬運設備：因其具有低背隙和高扭轉剛度，能實現高精度定位與重復定位，適用于機器人關節和搬運臂的驅動，可確保機器人動作的準確性和穩定性，如在自動化物流倉庫中，助力搬運機器人準確抓取和放置貨物。

機床領域：可用于機床主軸驅動或送料系統，能為機床提供穩定的動力輸出，保證加工精度，減少加工誤差，例如在數控車床中，可精確控制主軸轉速和進給量，提高零件加工質量。

食品與制藥設備：MPRN 系列有符合衛生標準的版本，可用于食品和制藥行業，能滿足高潔凈生產環境的要求，如在食品灌裝機、藥品分揀機中，可確保設備運行穩定且符合衛生規范。

印刷與紙品加工設備：能滿足印刷和紙品加工設備對高轉速和高可靠性的要求，可精確控制印刷滾筒的轉速和紙張的輸送速度，保證印刷質量和紙品加工精度，如在膠印機、紙品切割機中發揮重要作用。

塑料和薄膜加工機械：在塑料和薄膜加工過程中，需要精確控制傳動速度和扭矩，以保證產品質量。MPRN 系列變速箱可用于此類機械，如塑料擠出機、薄膜拉伸機等，確保加工過程的穩定和精確。



型號系列

Vogel Antriebstechnik行星齒輪變速箱MPRN00、

Vogel Antriebstechnik行星齒輪變速箱MPRN01、

Vogel Antriebstechnik行星齒輪變速箱MPRN02、

Vogel Antriebstechnik行星齒輪變速箱MPRN03、

Vogel Antriebstechnik行星齒輪變速箱MPRN04、

Vogel Antriebstechnik行星齒輪變速箱MPRN05 等
